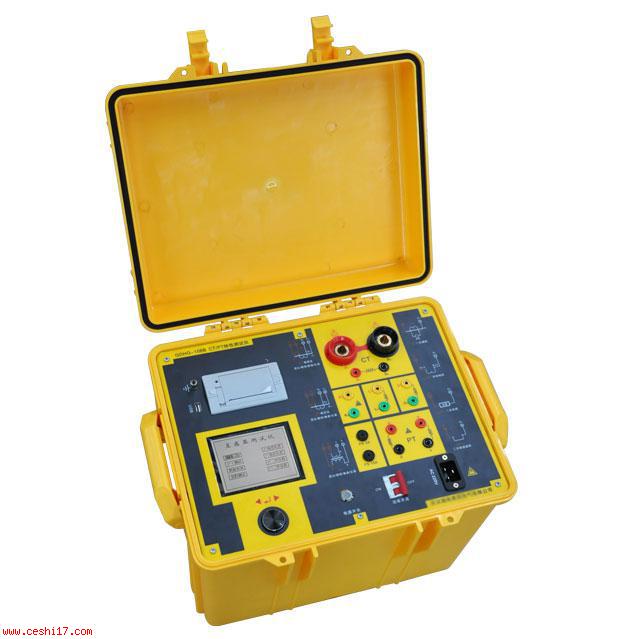

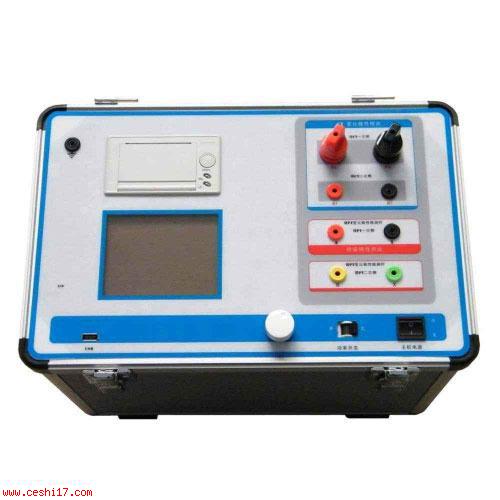

仪器设备名称：电压互感器励磁特性曲线测试仪
仪器设备型号：FA-103
仪器设备生产厂家：纽利德
|
FA-103 电压互感器励磁特性曲线测试仪是一款全自动化的CT/PT特性测试仪器，是继电保护和高压绝缘专业的专门检测仪器。可以完成的试验包括：CT伏安特性试验、CT变比极性试验、CT极性试验、CT一次通流试验、PT伏安特性试验、PT变比极性试验和PT极性试验，自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数。
FA-103 电压互感器励磁特性曲线测试仪采用进口核心器件，严格的制造工艺，保证产品性能稳定可靠；仪器面板采用人体工学设计，操作简便，一人操作即可完成全部测试工作，软件功能强大，自动计算并给出测试结果；自带U盘转存功能，结合上位机软件，生成完备的测试报告，数据管理简便高效，减轻测试人员工作负担；仪器自带微型打印机，可即时打印测试数据和曲线。FA-103 电压互感器励磁特性曲线测试仪是一款功能完备、适用于实验室也适用于现场检测并广受用户好评的专业测试仪器。 功能特点： 1、安全方便：仪器自动化程度高，自动完成设定试验，并给出试验结果和曲线。试验人员无需接触被测试设备，远离高压电路，确保人身安全。 2、功能**：FA-103 电压互感器励磁特性曲线测试仪集CT伏安特性试验、CT变比极性试试验、CT极性试验、CT一次通流试验，自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值，并实时保存打印测试记录和日期，方便用户整理测试报告。 3、输出容量大：伏安特性试验单机*高输出电压1000V，变比试验和一次通流*大电流600A。 4、人机界面友好：大屏幕320×240点阵汉字图形界面，图形清晰、美观；使用高性能旋转鼠标，操作简单方便、寿命长；自带微型打印机，即时打印试验数据和曲线。 5、数据存储量大：仪器内置存储器，各功能模块测试数据均可保存且掉电不丢失，现场试验完成后，可在室内查看和打印试验结果。 6、U盘转存：支持U盘转存试验数据，通过PC机进行读取，操作简便快捷 7、PC机软件强大：PC机应用软件功能强大，操作简单，实现数据分析、保存、打印并生成完备测试报告，便于数据集中管理。 产品参数:
|
电压互感器励磁特性曲线测试仪
|
参数
|
|
工作电源
|
AC220V±10% 、50Hz
|
|
设备输出
|
0～1000V（20A峰值）
注：0-5A为真实值，大于5A-20A为计算值
|
|
大电流输出
|
0～600A
|
|
励磁测量精度
|
≤0.5%（0.2%*读数+0.3%*量程）
|
|
CT变比测量
|
范围
|
≤5000A/1A(25000A/5A)
|
|
精度
|
≤0.5%
|
|
PT变比测量
|
范围
|
1KV～500KV
|
|
精度
|
≤0.5%
|
|
工作环境
|
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
|
|
尺寸、重量
|
尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg
|
