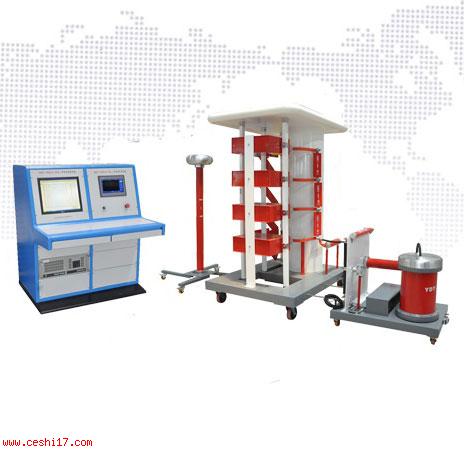

仪器设备名称：冲击电压发生器
仪器设备型号：CY-100/10
仪器设备生产厂家：纽利德
|
CY-100/10冲击电压发生器主要用于包括绝缘子串、长空气间隙、套管、互感器以及变压器等高压电力设备等被试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波等各种形式的冲击试验，检验其绝缘性能。CY-100/10冲击电压发生器可产生宽范围电压和能量的标准雷电波、操作波、雷电截波以及震荡雷电波等多种冲击电压波形。
功能特点： · 调波电阻均采用板型结构，无感绕制 · 接头处采用弹簧压接，调波时插拔方便 · 回路电感小，并采取带阻滤波措施，在大电容量负载下能产生标准冲击波，负载能力大 · 三间球隙放电触发方式、动作可靠 · 电压利用系数高，操作简单，同步性能好 · 采用恒流充电自动控制技术，自动化程度高，抗干扰能力强 · 全波、截波均采用电子线路，可调节延时点火触发 CY-100/10冲击电压发生器包含下四个部分： 1.高压直流充电单元 2.冲击设备本体 3.放电装置和测试箱 4.手动控制系统或计算机测控系统 技术参数： 冲击电压等级 | 100kV-7200kV | 标准雷电波 | 1.2±30%/50±20%μS | 峰值振荡 | 小于 5% | 标准操作波 | 250±20%/2500±60%μS | 振荡雷电波的波头时间 | 不大于 15 μ S | 振荡操作波的波头时间和振荡操作冲击波的波头时间 | 15μS-1mS | *低输出电压 | ≥ 10%Un | 充电电压不稳定度 | <±1% | 同步范围 | ≥ 20% | 同步放电误动率 | <2 % | 点火范围 | 10% ～ 100% | 工作时间 | ≥ 70%UN 间断工作（ 300s 充放电 1 次） <70%nn 连续工作（ 120s 充放电 1 次） | 发生器效率：雷电波 ( 空载 ) | ≥ 90 % | 截断时间 | 2 ～ 5 μ S |
