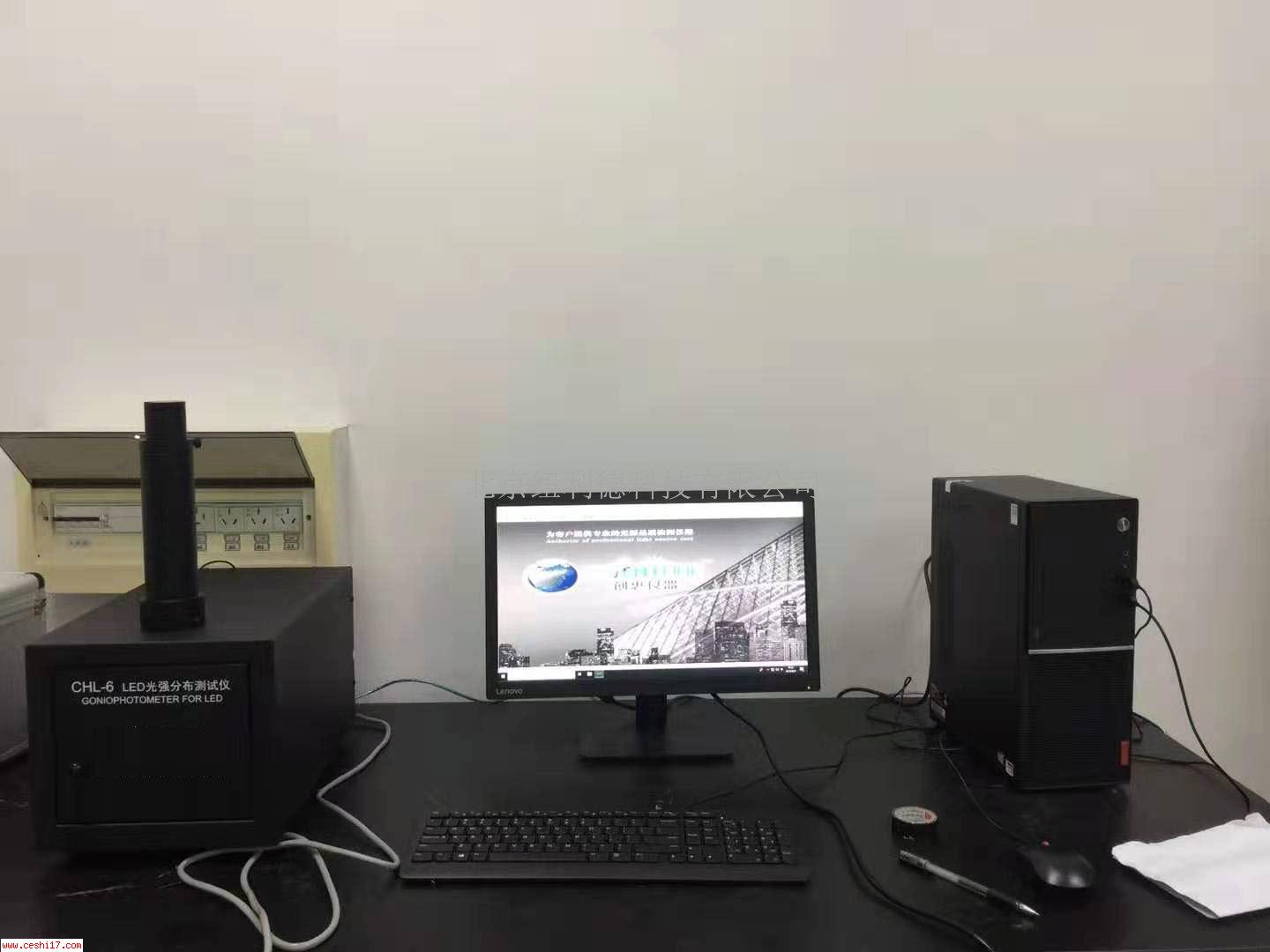

仪器设备名称：LED发光强度测试仪
仪器设备型号：LED-6
仪器设备生产厂家：纽利德
|
LED-6 LED发光强度测试仪正是在满足CIE标准的基础上研制的LED光强空间分布测试系统，可检测LED可变标志和收费车道控制标志产品中，测量单颗或单像素LED产品的发光强度和LED半强角。LED发光强度测试仪满足《高速公路LED可变信息标志》GB/T23828-2009 ，LED车道控制标志(JT/T 597-2004)。
LED发光强度测试仪是发光二极管光强分布测试系统， LED被认为是21世纪*有发展前景的新型光源，由于其具有发光强度高、功耗低、可靠性高、易驱动、小巧等独特的优点，已被广泛的应用于交通车站和商业广告等公众设施。白光LED的出现使LED作为照明光源的前景更为广阔，LED将逐步取代传统光源成为照明光源的主角。
LED的电性能、光性能直接反应了LED作为光源的品质，对于研制和生产LED有着非常重要的意义。 LED发光强度测试仪正是在满足CIE标准的基础上研制的LED光强空间分布测试系统，符合CIE pub.No.127条件A和条件B。LED发光强度测试仪实现了LED的光、电性能的高精度测试，为LED生产厂商提供充分的LED光、电参数，使LED的研制和生产更加有效、可靠。
LED发光强度测试仪满足《高速公路LED可变信息标志》GB/T23828-2009 ，LED车道控制标志(JT/T 597-2004)。
功能和技术指标
可测试参数：
正向工作电流：IF ,正向工作电压：VF
反向测试电压：VR，反向漏电流：IR
反向击穿电流：IS，反向击穿电压：VS
等效光通量：Φeff
光强扩散角：θ(50%) θ(25%) θ(75%)
法向光强：I0
峰值光强：Imax
偏差角：△θ
空间光强分布曲线
电参数测量范围：
正向工作电流IF：0.1mA～400.0mA
正向工作电压VF：0.01V～20.00V
反向测试电压VR：0.01V～20.00V
反向漏电流IR：0.1uA～200.0uA
反向击穿电流IS：0.1uA～200.0uA
反向击穿电压VS：0.1V～200.0V
电参数精度等级：0.5级
光强测量范围：0mcd～200cd
光强测量精度：上等
角度测量范围：－90°～＋90°
角度测量精度：±0.2°
测量角度间隔选择：0.1°/0.5°/1°/1.5°
等效光通量测量范围：0lm～200lm
自动绘制光强空间分布曲线（极坐标和直角坐标）
自动测定光束角：常用的半强度角以及可以满足特殊要求的1/4强度角和3/4强度角
工作电源：
供电电压：AC 220V±10%
电源频率：50Hz/60Hz
功耗：35VA
工作环境要求：
允许工作环境温度：0℃～40℃
正常测量*佳温度：25℃±5℃
相对湿度：≤65％R.H
尺寸和重量：
尺寸：(长×宽×高)500mm×205mm×230mm
重量：20kg
