5264通信矢量信号分析仪是一款高性价比的通信测试仪表，可应用于各类射频电子设备或部件的科研、生产、计量、维修，也可应用于教学。5264通信矢量信号分析仪采用宽频带矢量信号接收与下变频设计制造技术，解决了宽带通信矢量信号接收分析难题，实现了9kHz～3GHz传统扫频频谱分析、通用矢量调制信号解调分析、GSM、TD-SCDMA等多种标准制式信号分析.
无线通信系统调制方法变得日益复杂，频带也正在往高频段发展变化，为了能在无瞬时变化冲击的情况下进行测试分析，测量仪器需要极好的测量精度和宽带分析性能。既要满足通信测量需求，又要减少产品成本，得心应手的5264通信矢量信号分析仪
是您*佳的选择，她可以在提高作业效率及缩短产品上市时间方面助您一臂之力。
5264通信矢量信号分析仪采用宽频带矢量信号接收与下变频设计制造技术，解决了宽带通信矢量信号接收分析难题，实现了9kHz～3GHz传统扫频频谱分析、通用矢量调制信号解调分析、GSM、TD-SCDMA等多种标准制式信号分析，是一款高性价比的通信测试仪表，可应用于各类射频电子设备或部件的科研、生产、计量、维修，也可应用于教学。
主要特点
多功能一体化设计，便于用户使用
快速自动化测试，实现低成本制造
经济的教学测试仪器
多种数字调制格式多种制式的矢量信号分析
大动态、高精度的射频信号测量能力
中/英文操作界面，TFT真彩液晶显示
丰富的程控接口，任您自由选择，以便方便地实现远程控制及网络升级功能
高质量的测量特性：在典型情况下显示的平均噪声电平为-120dBm(分辨率带宽为10Hz)，所以，即使是弱信号也能够被可靠地检测到。因其具有很大的动态范围，当出现很强的信号时，也可以顺利的完成测量任务。
5264通信矢量信号分析仪内部集成了独立的GSM、TD-SCDMA等标准制式信号发生模块、调制干扰信源模块和CW波发生模块，可以与外置信道仿真器组合实现基站的一致性测试系统。不仅可以实现基站在Fading和AWGN条件下的接收性能，还可以实现基站接收灵敏度、ACS、阻塞和接收互调等射频指标的测试。
|

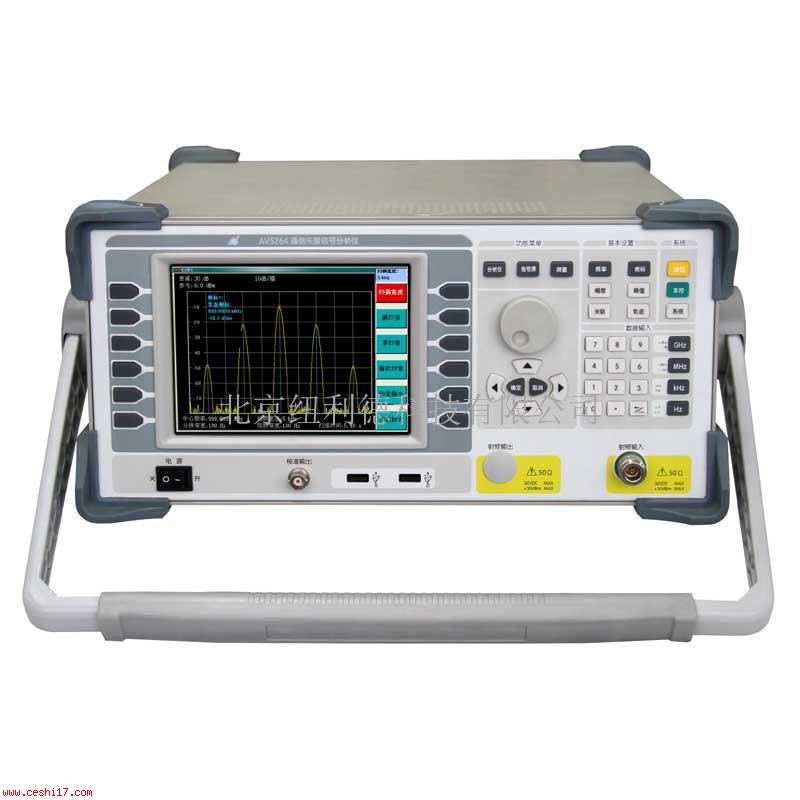

5264通信矢量信号分析仪
|
|
频率范围
|
9kHz～3GHz
|
|
扫频宽度
|
500Hz～3GHz，0Hz
|
|
扫宽准确度
|
± 0.5%扫宽
|
|
频率读出准确度
|
±(参考准确度 +扫宽准确度+50%RBW)
|
|
噪声边带
|
-80dBc/Hz
@10kHz频偏(载频1200MHz)
|
|
显示平均噪声电平
|
＜-100dBm （100kHz ～1MHz）
＜-120dBm （1MHz ～10MHz）
＜-145dBm （10MHz ～2.6GHz）
＜-135dBm （2.6GHz～3GHz）
|
|
输入衰减器
|
0～60dB，10dB步进
|
|
二次谐波失真
|
≤-60dBc(-40dBm输入、输入衰减器0dB)
|
|
三阶交调失真
|
≤-60dBc(-30dBm输入、输入衰减器10dB)
|
|
分辨带宽
|
10Hz～3MHz
|
|
视频带宽
|
10Hz～3MHz(以1、2、3、5、10步进)
|
|
扫描时间范围
|
50ms～3000s(扫宽≥500Hz)，1ms～200s(零扫宽)
|
|
扫描时间准确度
|
时基误差 ±0.5%扫描时间
|
|
分析矢量信号的调制格式
|
BPSK、QPSK、OQPSK、8PSK、MSK、FSK、16QAM、32QAM、64QAM
|
|
码元速率
|
1ksps～1Msps
|
|
脉冲成形滤波器
|
高斯型、升余弦型、方根升余弦型 |
|
滤波 因子
|
0.2～1
步进为0.01 |
|
误差矢量幅度EVM
|
≤3%rms |
|
幅度误差
|
≤3%rms
|
|
TD-SCDMA标准信号分析
|
|
频率范围
|
20MHz～3GHz
|
|
测量参数
|
EVM、幅度误差ME、相位误差PE、频率误差、IQ正交偏移、IQ不平衡、UE功率
|
|
测量图形
|
EVM时间图、ME时间图、PE时间图
|
|
测量*大误差
|
优于±0.5dB（测量范围-65dBm~+30dBm）
|
|
频率误差
|
<20
Hz（测量范围：±3kHz）
|
|
相位误差
|
优于±4°
|
|
GSM标准信号分析
|
|
频率范围
|
20MHz～3GHz
|
|
解调格式
|
GMSK、8PSK
|
|
滤波器 |
RRCα=0.16半带900kHz、Gaussian
500kHz/1MHz |
|
固有相位误差
|
<1.6°RMS,<2°peak（GMSK）
|
|
固有EVM
|
<1.8%RMS（8PSK、GMSK）
|
|
频率测量误差
|
<20Hz
|
|
整机
|
|
远控接口
|
GPIB(标准)、USB(标准)、网口(标准)、RS232(选件)
|
|
显示屏 |
TFT-LCD
|
|
操作界面
|
中文/英文
|
|
外形尺寸
|
485mm×185mm×505mm(宽×高×深)
|
|
重 量 |
约13公斤
|
|
电 源 |
交流220V±10%、50Hz±10%
|
|
工作温度
|
0℃ ～+40℃
|
典型应用
测量RF频谱(幅度、频率)
分辨相距很近信号
多种数字调制格式的矢量信号分析
测量RF频谱(幅度、频率)：
由于*大输入信号功率为+30dBm，大多数情况下被测信号可直接从仪器输入端口输入。可通过设置合适的中心频率、扫描宽度、分辨率带宽，让信号处于*佳测试状态。可以直观的看到被测信号的频率、幅度及信号质量。
分辨相距很近信号
利用全数字中频实现更高的分辨率，来区分和测量紧靠在一起的信号，其狭窄的波形因数(4：1)有助于测量与载波接近的信号。同时还提高了灵敏度。
快速自动化测试 5264通信矢量信号分析仪可在射频无线通信用频段9kHz～3GHz的范围内，完成通信矢量信号分析及功率、频率和调制等性能测试，标准的GPIB、USB、TCP/IP等接口能对各种不同设备进行快速自动测试。本产品分析功能**，价格低廉，非常适合高校教学试验。
对捕捉信号进行多域分析 5264通信矢量信号分析仪支持BPSK、QPSK、OQPSK、8PSK、MSK、FSK、16QAM、32QAM、64QAM多种调制格式以及各种制式信号的解调分析，可以对EVM，IQ
imbalance,phase error,magnitude error,frequency error等调制指标进行分析提供数值和图形的显示。
