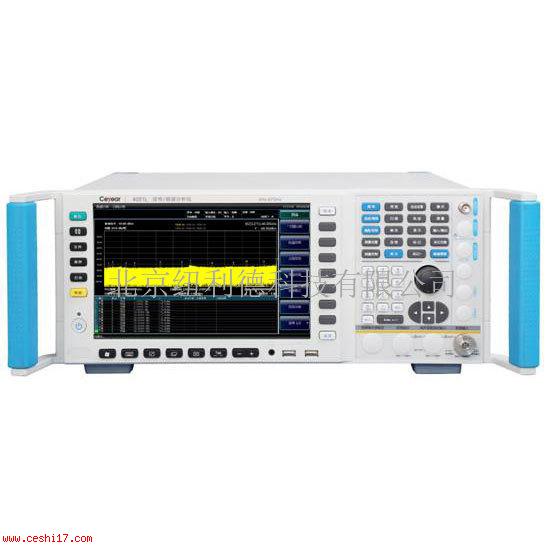

4051频谱分析仪具有优良的测试动态范围、相位噪声、幅度精度和测试速度，具备高灵敏度频谱分析、符合标准的功率测量组件、IQ分析、矢量信号分析、实时频谱分析、瞬态分析、脉冲信号分析、音频分析、模拟解调分析、相位噪声测试、噪声系数测试等多种测试功能。4051频谱分析仪具有良好的扩展能力，可通过灵活配置选件进一步提升测试性能，也可通过各种数字和模拟信号输出接口构建测试系统或进行二次开发。
4051频谱分析仪具有优良的测试动态范围、相位噪声、幅度精度和测试速度，具备高灵敏度频谱分析、符合标准的功率测量组件、IQ分析、矢量信号分析、实时频谱分析、瞬态分析、脉冲信号分析、音频分析、模拟解调分析、相位噪声测试、噪声系数测试等多种测试功能，可提供可靠的高性能测试服务。具有良好的扩展能力，可通过灵活配置选件进一步提升测试性能，也可通过各种数字和模拟信号输出接口构建测试系统或进行二次开发。可应用于航空、航天、雷达探测、通信、电子对抗、导航等领域的信号及设备测试。
主要特点
● 宽频率覆盖范围
● *大550MHz分析带宽
● 优良的测试接收性能
● **的频谱分析能力
● 丰富的测量应用功能
● 强大的射频信号流盘与回放分析功能
● 灵活的模拟信号输出接口
● 便捷的操作特性
宽频率覆盖范围
● 3Hz到4/9/13.2/18/26.5/40/45/50/67GHz，9种可选的频段配置
●
具有到500GHz的外部频率扩展能力（外部频率扩展选件）
*大550MHz分析带宽
● 提供10MHz、40MHz、200MHz、550MHz等4种分析带宽配置方案
● 带宽可灵活选择，从10Hz至550MHz共40余档
● 提供4GB的深度存储，根据带宽选择，无缝捕获时间可从1.25秒直至数小时
优良的测试接收性能
● 可配置对应主机频段的宽频带前置放大器（*高频率至50GHz）
●
1GHz测量灵敏度典型值-156dBm/Hz，配置前放后典型值为-167dBm/Hz
●
50GHz测量灵敏度典型值-141dBm/Hz，配置前放后典型值为-150dBm/Hz
●
67GHz测量灵敏度典型值-135dBm/Hz
● 全数字中频设计，优异的刻度保真度和中频误差
**的频谱分析能力
● 支持扫频和FFT两种扫描类型
● 零频宽快速扫描，*快扫描时间1us
● **的频率计数，计数分辨率可达0.001Hz
● 扫描点数在101～30001之间任意可选
● 可配置6条轨迹，具有丰富的标记操作功能
●
6种检波方式，3种平均类型
● 支持时间门测量
● 具有占用带宽、信道功率、邻道功率测试功能
● 具有功率统计、突发功率、谐波失真、三阶交调、杂散发射等测试功能
丰富的测量应用功能 ● 瞬态分析及信号回放分析
— 频域时域关联测试便于理解并深入分析瞬态信号事件
— 瀑布图显示，分析信号频谱随时间变化的宏观规律
— 同时分析信号频率/幅度/相位随时间的变化，助力功率控制、频率锁定过程的测试
— 支持长达500M样本（64位精度）的无缝捕获数据存储
— 支持CSV、DAT等多种信号文件存储格式
— 支持信号文件的事后回放分析
● 矢量信号分析功能
可提供**的时域、频域、调制域信号分析及查看功能，支持20余种调制制式解调分析。
● 实时频谱分析功能
实现无缝的实时频谱分析，具备频率模板触发功能，可用于触发、捕获和分析难以触发截获信号。
— *大实时分析带宽40MHz/200MHz可选，频率覆盖67GHz
— 具备数字荧光频谱、无缝瀑布图、瞬时频谱、功率对时间、频率对时间等多种图表
— 100%截获概率（POI）信号*短持续时间4.3μs
● 脉冲信号分析功能
— 脉冲信号频谱、时域特性测试支持20余种脉冲参数测量（时间、幅度、频率、相位）
— 可完成选定任意脉冲，进行幅度、脉内频率/相位特性、频谱特性的细节分析
— 对任意脉冲参数进行脉冲趋势统计
● 相位噪声测试/音频分析/模拟解调分析功能
— 相位噪声测试依托信号分析仪优良的相位噪声，提供一键式自动测量，满足日常信号源相位噪声测试应用。
— 音频分析具有独立优化的音频测量通道，用于低频信号参数测试分析。
—
模拟解调分析用于模拟体制终端、电台、通用模拟调制源的测试。解调AM/FM/ΦM信号，测量调制指数、调制失真、剩余调频、调频线性度等参数。
强大的射频信号流盘与回放分析功能
●
可实现带宽达200MHz宽带信号实时记录
●
数据记录仪，支持SSD和HDD两种介质类型
灵活的模拟信号输出接口
●
275MHz～475MHz高中频输出，1Hz频率步进，提供30dB增益，1dB步进
●
10MHz～160MHz中频输出，1Hz频率步进，4档自动增益控制电平
● 数字重构信号输出，提供任意中频、AM/FM解调和IQ解调信号输出
便捷的操作特性
● 支持中英文双语
● 人性化的自动调谐和自动刻度功能
● 支持一键式快捷测量
●
10.1英寸宽屏液晶显示器，1280*800的屏幕分辨率，更清晰地展现测量结果
● 支持USB、LAN、GPIB、监视器等多种辅助输出接口，方便用户操作
典型应用
● 电子系统性能综合评估：作为多用途多功能的通用信号及频谱分析仪表，4051频谱分析仪可广泛应用于雷达、通信等电子系统综合性能评估中，为宽带复杂信号的测试提供高灵敏度、大动态范围、高精度、高效率的解决方案。
● 发射机和接收机测试和诊断：应用4051频谱分析仪提供的频谱分析、一键功率测量套件、瞬态分析、模拟解调分析、脉冲信号分析、相噪测试等丰富的功能，为发射机和接收机测试提供**的诊断服务。
● 直接用于自动测试系统（ATE）的集成，为系统提供信号输出、数据输出和结果分析。
● 电磁信号射频流盘应用：4051频谱分析仪可用于大型武器装备试验过程中的信号数据记录空间电磁频谱环境采集记录等应用。
技术规范
|
频率范围 |
|
型号 |
直流耦合 |
交流耦合 |
|
4051A
|
3Hz～4GHz |
10MHz～4GHz |
|
4051B |
3Hz～9GHz |
10MHz～9GHz |
|
4051C
|
3Hz～13.2GHz |
10MHz～13.2GHz |
|
4051D |
3Hz～18GHz |
10MHz～18GHz |
|
4051E |
3Hz～26.5GHz |
10MHz～26.5GHz |
|
4051F
|
3Hz～40GHz |
10MHz～40GHz |
|
4051G
|
3Hz～45GHz |
10MHz～45GHz |
|
4051H |
3Hz～50GHz |
10MHz～50GHz |
|
4051L
|
3Hz～67GHz |
/ |
|
|
分析带宽 |
标配：10MHz
选件H38A:40MHz
选件H38B:200MHz
选件H38C:550MHz |
|
存储深度 |
4GB |
|
相位噪声
（载波1GHz，20°C~30°C）
|
|
频偏 |
指标 |
典型值 |
|
100Hz |
-96dBc/Hz |
-105dBc/Hz |
|
1kHz |
-115dBc/Hz |
-118dBc/Hz |
|
10kHz |
-125dBc/Hz |
-129dBc/Hz |
|
100kHz |
-125dBc/Hz |
-129dBc/Hz |
|
|
10MHz
精密频率参考 |
频率准确度：±（至上次校准日期×老化率＋温度稳定度＋校准准确度）
老化率： ± 1´10-7/年
温度稳定度： ± 1.5´10-8（20°C ~ 30°C） ± 5´10-8（0°C ~ 50°C）
校准准确度：± 4´10-8 |
|
频率读出准确度 |
±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*）
水平分辨率=频宽/（扫描点数-1）
|
|
频率计数准确度 |
±（频率读数×频率参考准确度＋0.1Hz）
|
|
频宽 |
范围：0Hz（零频宽），10Hz～该型号*高频率范围
准确度：±（0.1%×频宽＋频宽/（扫描点数-1））
|
|
扫描时间范围 |
频宽≥10Hz： 1ms～6000s
频宽=0Hz： 1us～6000s
|
|
分辨率带宽 |
范围：
1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz
转换不确定度：± 0.3dB
1Hz～10MHz
± 1.0 dB
20MHz |
|
视频带宽 |
1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz（额定值）
|
|
触发方式 |
自由、电源、视频、外部电平（前面板）、外部电平（后面板）、猝发射频、定时器
|
|
检波方式 |
正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均
|
|
剩余调频
（分辨率带宽10Hz，视频带宽10
Hz） |
≤(0.25 Hz x N) p-p，20
ms 内的额定值，N为频段LO倍频倍数 |
