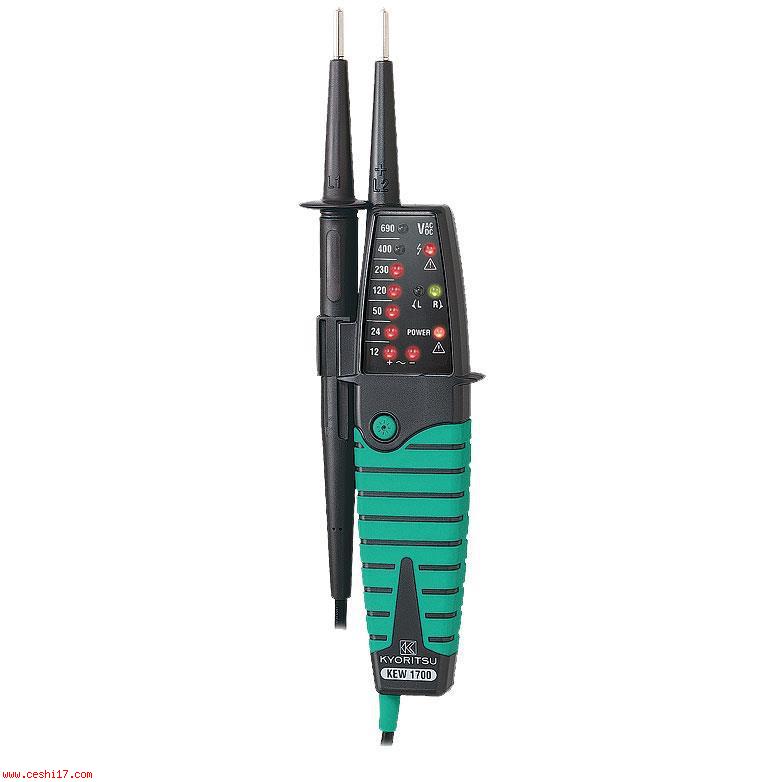

仪器设备名称：相位指示仪
仪器设备型号：KEW 1700
仪器设备生产厂家：日本共立KYORITSU
|
KEW 1700 相位指示仪为LED显示，KEW 1710 相位指示仪为液晶显示特点:690V电压测试（AC/DC)。相序检测。通电回路警告LED。极性测试。导通测试（LED与蜂鸣警告）。单极相位显示。
日本共立 克列茨相序表 KEW 1700 相位指示仪
日本共立 克列茨相序表 KEW 1710 相序检测仪 相位指示仪
KEW 1700 相位指示仪为LED显示，KEW 1710 相位指示仪为液晶显示
特点:
690V电压测试（AC/DC)。
相序检测。
通电回路警告LED。
极性测试。
导通测试（LED与蜂鸣警告）。
单极相位显示。
适用于昏暗处读取数据的笔灯功能。
低电池电压警告。
液晶显示（1710）。
设计符合国际**规格IEC 61010-1 CAT.IV 600V
电压
测试 电压量程 12～690V AC/DC
额定电压 12/24/50/120/230/400/690V AC(45～400Hz). DC(±)
允许值（界限电压） 超过以下数值时点亮：
7±3V(12V LED) 18±3V (240V LED)
37.5±4V (50V LED)额定电压的75%±5% （120/230/400/600V LED）
响应时间 各额定电压的100%时0.5秒
峰值电流 Is<3.5mA (690V时)
内部电池消耗 约33mA(电池3V,测试AC电压690V)
电池寿命 约2500次操作（30秒ON/240 秒OFF）
单极相位测试 电压量程 100～690V AC(45~100 Hz)
180～690V AC(100~400Hz)
相序
测试 系统 三相四线系统 (100~400V 地 - 相 200~690V 相 - 相) AC 50/60Hz
相位量程 120±5 °
导通
测试 检测范围 0~400kΩ+50%
测试电流 约1.5μA(电池3V,0Ω)
内部电池消耗 约33mA(电池3V,0Ω)
操作温湿度范围 -10～55 oC,*大85% RH (无结露)
保存温温度范围 -20～60 oC ，*大85% RH (无结露)
**规格 IEC61010-1 CAT.III/IV 600V IEC61243-3 CAT.II 690V 污染度2
IP65(IEC60529)
电源 LR03 (1.5V)×2
外形尺寸 241.5(L)×68.5(W)×28.5(D)mm
重量 230g(含电池)
