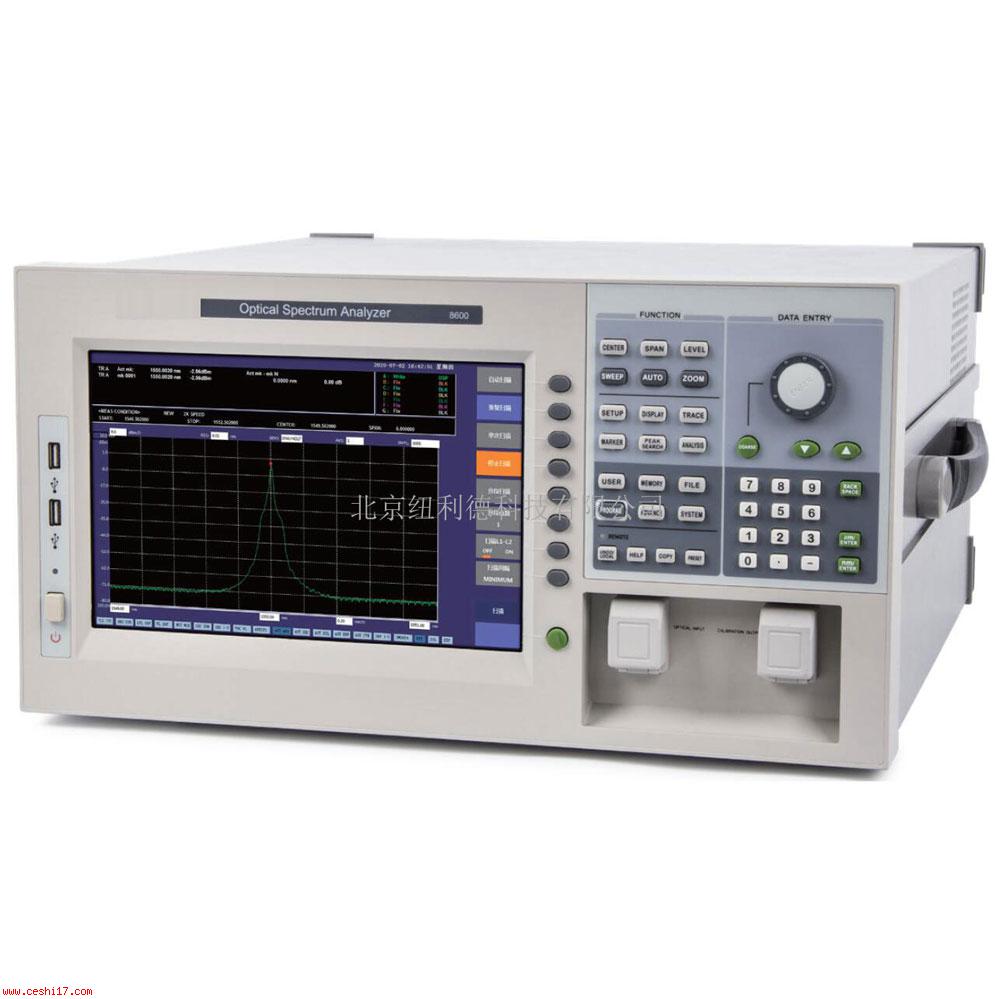

仪器设备名称：光谱分析仪
仪器设备型号：8600
仪器设备生产厂家：纽利德
|
8600光谱分析仪是新推出的一种用于光纤信号光谱分析的衍射光栅光谱分析仪，工作于600至1700nm波长范围内分辨率可达20pm，高测量功率+20dBm，功率灵敏度低至-90dBm。8600光谱分析仪可用于半导体激光器（DFB、FP）光谱特征测量、WDM系统测试、EDFA系统参数测试、透过率和漂移测试。
8600光谱分析仪丰富的专业APP应用，可用于半导体激光器（DFB、FP）光谱特征测量、WDM系统测试、EDFA系统参数测试、透过率和漂移测试。8600光谱分析仪优越的稳定性和可靠性，极快速的光谱扫描速度，开放的数据输出，可帮助您**应对来自光谱测试的各种挑战。
光学性能和特性
● 光谱范围 600nm-1700nm，适用于单模和多模光纤输入；
● 7 种波长分辨率设置
20pm~2nm，可以根据测试需求选择*佳值；
● 低至 -90dBm 的灵敏度设置；
● 73dB 超大动态范围，能够有效分离相近的光谱信号，执行**测量；
● ±0.02nm 高波长精度，内置校准功能和波长参考源；
● 高杂散光抑制率，单色镜设计可以提供出色的杂散光抑制能力；
● WDM、光源、EDFA
等丰富的功能选择，满足从现场到工厂的各种应用；
● 10.1 寸超大触屏操作，更好的客户体验；
● 齐全的用户数据接口，支持以太网、USB、GP-IB
等；
● 根据需求建设自动化检测与测试系统。
技术指标：
|
光谱测量 |
|
输入光纤 |
SM(9.5/125μm)、MMF(50/125μm、62.5/125μm) |
|
波长范围 |
600～1700nm |
|
分辨率带宽 |
0.02~2nm |
|
分辨率设置 |
0.02nm、0.05nm、0.1nm、0.2nm、0.5nm、1nm、2nm |
|
波长精度 |
1520 to 1620 nm ±0.02 nm
1450 to 1520 nm ±0.04
nm
全范围 ±0.1 nm
|
|
波长可重复性 |
±0.005 nm (1 分钟) |
|
波长线性度 |
±0.01 nm (1520 to 1580 nm)
±0.02 nm (1450 to 1520
nm,1580 to 1620 nm) |
|
屏幕*小分辨率 |
0.001nm |
|
功率测量 |
|
功率灵敏度 |
-90dBm(1300-1620nm,分辨率≧0.05nm)
-85dBm(1000-1300nm,分辨率≧0.05nm)
-60dBm(600-1000nm,分辨率≧0.05nm) |
|
*大输入功率 |
±20dBm |
|
功率精度 |
±0.4dB(1310/1550nm,输入功率：-20dBm) |
|
功率线性度 |
±0.05dB(输入功率：-50~+10dBm) |
|
*大采样点数 |
50000 |
|
光回波损耗 |
>35dB(使用APC接口时) |
|
偏振相关性 |
±0.05dB(1550nm) |
|
光动态范围 |
峰值波长±0.1nm
39dB(分辨率：0.02nm)
峰值波长±0.4nm 60dB(分辨率：0.05nm)
峰值波长±1.0nm 73dB(分辨率：0.05nm) |
|
通用技术规格参数 |
|
显示 |
10.1in 1280×800 电容触摸屏 |
|
接口 |
USB2.0， USB 3.0 ，VGA , GP-IB
以太网(10M/100M/1000M)，RS232-DB9 |
|
工作温度 |
+5～+35 ℃ |
|
存储温度 |
-10～50℃ |
|
电源 |
交流参数
100-240V1.7A50~60Hz
直流参数
12V5.4A*大 |
