仪器设备名称：光谱分析仪
仪器设备型号：FTBx-5245
仪器设备生产厂家：EXFO
|
FTBx-5245光谱分析仪是非常准确、易用的智能光谱分析仪（OSA），适用于CWDM和DWDM网络分析。高速DWDM可测量10G至400G信号的OSNR，包括服务中Pol-Mux OSNR，FTBx-5245光谱分析仪可插拔收发器（CFP、XFP等）O频段光谱分析（在1300 nm区域）以及L频段光谱分析。
FTBx-5245光谱分析仪是非常准确、易用的智能光谱分析仪（OSA），适用于CWDM和DWDM网络分析。除了提供将现场效率*大化所需的全部工具外，FTBx-5245光谱分析仪还可以提高测试的可靠性、精度和速度，并完全安装在紧凑、便携的FTB-2、FTB-2 Pro和FTB-4 Pro平台，或LTB-8机架式平台内，使其能够在现场获得一次性测试成功。
涵盖所有光谱测试应用的一体化OSA
高速DWDM，可测量10G至400G信号的OSNR，包括服务中Pol-Mux OSNR
CWDM光谱分析
可插拔收发器（CFP、XFP等）O频段光谱分析（在1300 nm区域）以及L频段光谱分析
服务中Pol-Mux OSNR测量新方法
在EXFO的服务中Pol-Mux OSNR方法（INSPM）方法出现后，人们对适用于实时网络的非介入式Pol-Mux OSNR测量方法的等待终于告一段落。这种稳健的测量方法具备较高的动态范围，可为40G/100G/200G/400G*信号提供非常精准的Pol-Mux OSNR值。它是减少相干网络中断、**定位有缺陷的放大器并缩短故障诊断时间的首先方法。
分析任何WDM网络
无论您的网络特性和测试要求如何，FTBx-5245光谱分析仪都可以涵盖您的DWDM应用和所有通道间隔——从25 GHz DWDM到CWDM——我们将这称之为“面面俱到的性能”。
强大的平台、强大的组合

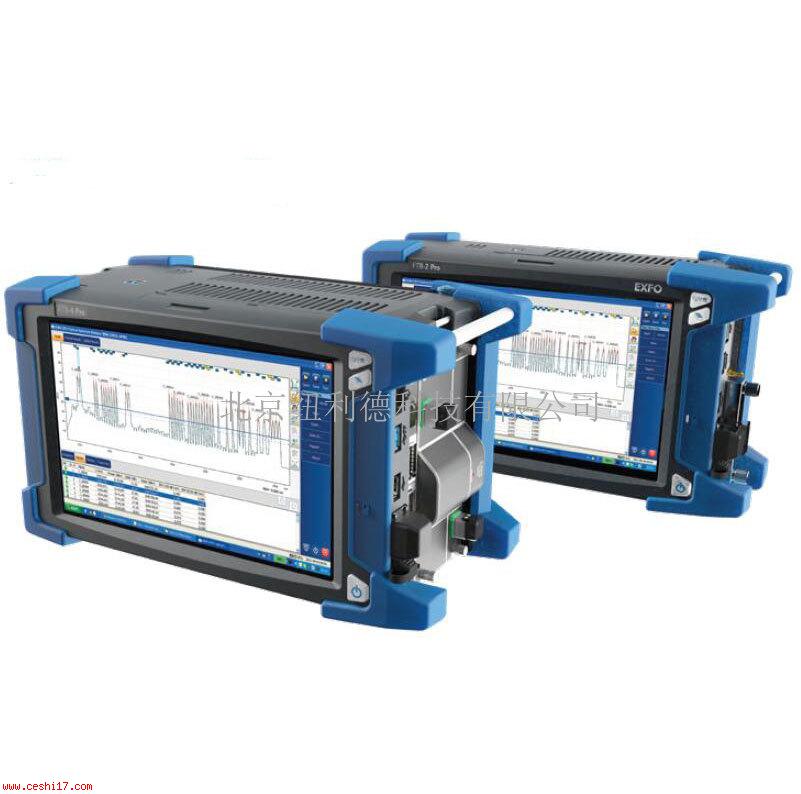

FTBx-5245光谱分析仪 OSA测试模块可安装在紧凑、便携的FTB-2、FTB-2 Pro和FTB-4 Pro平台，或LTB-8机架式平台内，成为非常紧凑的高速部署和多业务测试解决方案，提供将现场效率*大化所需的全部工具。这款功能多样的OSA在配备调试助手选件或服务中的Pol-Mux OSNR测量选件时，可与FTBx-88200NGE Power Blazer模块相结合，成为小巧的OSA/传输网测试解决方案，用于40G/100G电路调试。
主要优点
涵盖所有应用的一体化OSA：高速（100G+服务中OSNR等）、CWDM、O和L频段测试等
便携的DWDM/CWDM网络光谱鉴定解决方案
可安装在单个平台（FTB-4 Pro）中的小巧OSA/传输网解决方案
符合IEC 61282-12标准的Pol-Mux OSNR选件
FTB-2和FTB-4 Pro平台提供10英寸大屏幕显示器
规格
光谱测量
FTBx-524
波长范围（nm） 1250至1650
波长不确定度（nm） ±0.05
分辨率带宽（RBW）（nm） 0.065
波长线性度（nm） ±0.01
波长可重复性2σ（nm） ±0.00
分析模式WDM、EDFA、漂移、光谱透射率、DFB、FP WDM、EDFA、漂移、光谱透射率、DFB、FP
光测量
光抑制比（dB）m
0.2 nm时（25 GHz）
35（典型值：40）
通道间隔25至200 GHz，CWDM 12.5至200 GHz，CWDM
PDL（dB） ±0.08
ORL（dB） ≥ 40
测量时间（s）（包括扫描、分析和显示） <1.0
功率测量
动态范围（dBm）（每通道） -80 k至18
*大**总功率 (dBm) 23
**功率不确定度（dB） ±0.5
功率可重复性2σ（dB） ±0.02
OSNR动态范围（dB） >35
OSNR测量不确定度（dB） ±0.5
可重复性（dB） ±0.2
数据信号*高可达100 Gb
POL-MUX OSNR测量
调试助手
调制格式任何格式，包括所有的相干/Pol-Mux格式，如DP-QPSK、DP-BPSK、DP-8-QAM、DP-16-QAM、DP-64-QAM
数据信号*高可达400 Gb
测量时间 a、b 所有通道开启，（100次扫描）时间为1分40秒。
关闭一个通道扫描时间<5秒。
在线POL-MUX OSNR测量
OSNR动态范围（dB） 30
OSNR测量不确定度（dB） ±0.5
可重复性（dB） ±0.3
