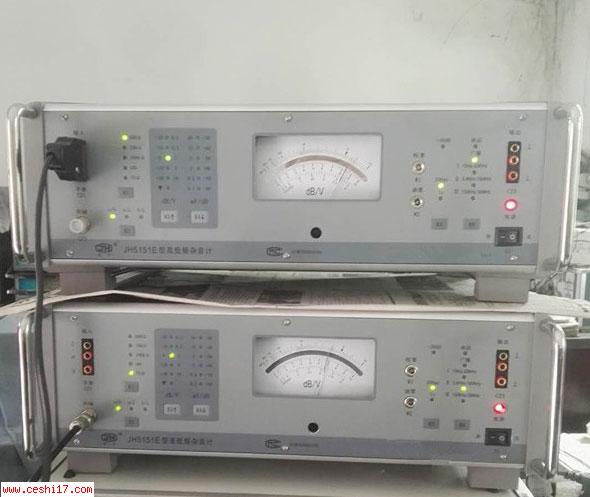

5151E 杂音计适用于通信设备和程控交换机电源的电话加权和15Hz～30MHz频段内的杂音电压测量；也适用于通信设备信号的宽频电平（电压、功率）测量及音频电路中电话、广播的加权及非加权杂音电压的测量。尤其适用于高频开关电源生产厂家之生产线上使用。 5151E 杂音计的电话加权和广播加权测量，符合国际电信联盟ITU建议的电话加权规定和广播加权规定。
5151E 杂音计采用有效值检波，可以作为30MHz以下频段的电信号功率计。
技术指标
1测量范围
电话加权、广播加权、频段Ⅰ、频段Ⅱ、频段Ⅲ共五档。
2频率响应
2.1不加权杂音电压测量
频段Ⅰ：20Hz～16KHz≤±1.0dB
15Hz～20kHz≤±2.0dB
>28KHz时：≤-45dB
频段Ⅱ：3.4～150KHz≤±1.5dB
＜2KHz,＞190KHz时：≤-45dB
频段Ⅲ：160KHz～30MHz≤±1dB
150KHz～30MHz≤±2dB
＜110KHz时：≤-45dB,＞45MHz时：≤-30dB
2.2电话加权杂音电压测量
符合国际电信联盟(ITU)电话加权曲线规定。
2.3广播加权杂音电压测量
符合国际电信联盟(ITU)广播加权曲线规定。
3电平测量范围
3.1平衡插座测量(电话加权、广播加权、频段Ⅰ)
+20dB～-90dB 输入阻抗为100KΩ时:+50db～-60dB
2.3.2同轴测量（频段Ⅱ、频段Ⅲ）
+2～-65dB
注意：测量信号带直流分量（DC≤100V）时，应用同轴高阻抗（∞）档测量。
4零电平测量误差
基准条件下 电话加权：频率800Hz、平衡阻抗600Ω±0.2dB
广播加权：频率1KHz、平衡阻抗600Ω ±0.2dB
频段Ⅰ：频率1KHz、平衡阻抗600Ω ±0.2dB
频段Ⅱ：频率100KHz、同轴阻抗75Ω ±0.2dB 频段Ⅲ ：频率1MHz、 同轴阻抗75Ω ±0.2dB
5电平换档误差 ±0.2dB
6电平指示误差 +2～-10dB ±0.4dB
7输入阻抗
7.1电话、广播、频段Ⅰ
平衡输入a／b、600Ω、10KΩ ±5﹪
不平衡输入a／⊥、 b／⊥、100KΩ(+30dB) ±5﹪
7,2 同轴（频段Ⅱ、频段Ⅲ）
同轴75Ω ±5﹪
高阻抗（∞）10KΩ∥20pF
8机内固有杂音
平衡测量 ≤－95dB
同轴 ≤－70dB
9 输入平衡度 ≥400dB
10动态建立时间 ≈200ms
可以转换到 1s
11有效值检波（RMS）特性误差 ≤±0.5dB
12电平稳定度
12.1电平随时间的变化量
基准条件下,经本机校正,连续工作4小时 ±0.2dB
12.2电平随温度的变化量
工作温度范围内，相对基准条件温度每变化10℃(经本机效正) ±0.2dB
12.3电平随电源变化量
220V交流电源变化±10﹪ ±0.1dB
13交流电源 50Hz 220V±22V 功率消耗 8W
14使用环境 0℃～+40℃
15结构尺寸 420×440×140mm3
16 净重12Kg
