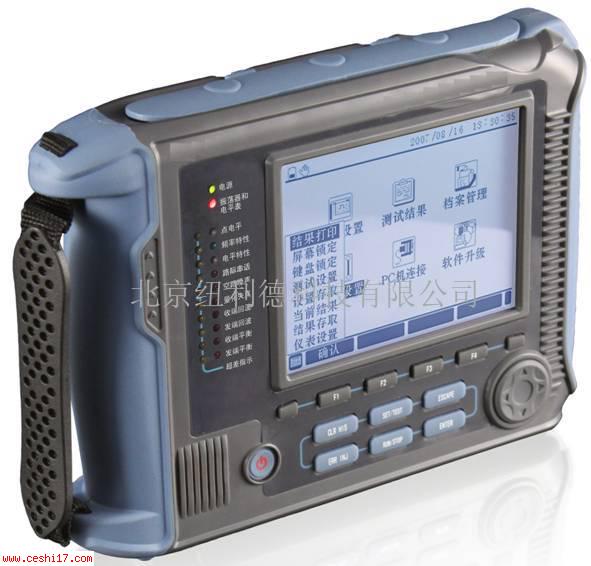

仪器设备名称：PCM话路特性分析仪
仪器设备型号：GT-20
仪器设备生产厂家：纽利德
|
GT-20 PCM话路特性分析仪是一款具有国内高水平的便携式通信仪表，用于对话音通路的各项指标的测试，广泛应用于PCM端机、数字交换机、载波通信机、用户调度机及基于VOIP技术设备的测试，PCM话路特性分析仪特别适合于科研、生产、工程安装、验收和维护。
产品亮点
全中文菜单，大屏幕显示，操作简便；
可进行多任务工作（可以边测试边翻阅以前的记录）；
内建测试模板，图形显示；
内置直流环路馈电电路和直流环路保持电路；
符合人体工程学的设计，智能导航式中文操作界面，操作简单方便；
大屏幕液晶显示，320×240点阵，LED背光；
带高速微型打印机和外接打印机接口；
嵌入式软件可在线升级。
功能特性
点电平、频率特性、电平特性、量化失真、空闲噪声、路际串话、回波衰耗、对地平衡度测试；
端对端测试，环回测试；
单路或30路自动测试,并以报表形式打印
全自动模式、手动模式，PCM话路特性分析仪全自动模式可选择测量指标中的一项、几项或全部，测试步长可编程；
可存储多达60组测量结果；*高达9个测试设置存储；并可进行掉电记忆；
内置发生器和接收器，输出口和接收口分别带有直流环路馈电电路和直流环路保持电路，不仅可测E&M二/四线接口，还可测LGE、FXO，LGS、FXS接口；
测试结果图形显示，可以和内建的ITU-T标准模板比较，合格与否一目了然；
存储测量结果可以上传至PC机，进行分析、整理、归档、打印输出
性能指标
发生器
信号频率：100Hz～4000Hz，步长10Hz
输出电平：+6～-61dBm0，步长1dB
相对电平：+1～-17dBr，步长0.1dBr
失真度：在1020Hz/0dBm0，≥50dB
频率响应：±0.1dB
输出阻抗及回波损耗：在200～3600HZ内输出阻抗为600Ω，回波损耗≥36dB
输出平衡度：在200～3600Hz内平衡度≥60dB
接收器
电平 频率范围：200Hz～3600Hz
电平范围：+13dB～-78dB，其中 dBm0为 +6～ -61dBm0, dBr为+7～-17dBr
测量误差：0dBm0点为±0.2dB，其它各点为±0.3dB
参考信号：1020Hz/-10dBm0
频率响应 参考信号：1020Hz/-10dBm0
频率范围：200Hz～3600Hz
测量范围：-60dB～+60dB
测量误差：±0.2dB
电平特性 参考信号：1020Hz/-10dBm0
电平范围：+5dBm0～-60dBm0
测量范围：-60dB～+60dB
测量误差：±0.2dB
空闲噪声 辅助信号： 关闭
测量范围：-90dBm0 p～+5dBm0 p，ITU-T加权
测量误差：-90 ~ -75dBm0p：±2.5dB
-75 ~ -70dBm0p：±1.5dB
-70 ~ +5dBm0p：±1dB
路际串话 主串信号： 1020Hz/0dBm0
测量范围： -90dBm0～+5dBm0
误差范围： ±1 dB
量化失真 参考频率：820Hz；
电平范围：+5dBm0～-60dBm0
测量范围：0～60dB，ITU-T加权
测量误差：±0.8dB
回波衰耗 测试用信号频率范围：200Hz~3600Hz，电平0dBm0
测量范围：0dB~62dB
测量误差：±1dB
对地平衡度 测量用信号频率范围：200Hz~3600Hz，电平：0dBm0
测量范围：0dB~82dB
测量误差：±1dB
输入阻抗及回波损耗：在200～3600HZ内输入阻抗为600Ω，回波损耗大于等于36dB；
输入平衡度：在200～3600Hz内平衡度大于等于60 dB；
接口平衡：600Ω，200Ω+560Ω//0.1UF;200Ω+680Ω//0.1UF；
相对电平：-17～+7dBr，步长0.1dBr；
直流环路：IGT动态阻抗 >100KΩ，环路电流*大60mA，环路压降约为-15V；
OGT动态阻抗>100KΩ，馈电电流恒流22mA。
其它参数：
供电：
（1）专用电源适配器
INPUT:AC220V 50Hz
OUTPUT:DC 9V 1.2A
（2）内部充电电池
4000mAh 6V 镍氢可充电电池
工作时间：6小时
充电：关机时充电8小时；开机时充电12小时
打印机：μP40-TS(CH)标准电平串口汉字微型打印机（选配）
尺寸和重量：长×宽×高：220×162×48mm
重 量：1kg
环境参数：
操作温度：-10～+50℃
储藏温度：-20～+70℃
湿度： 5%～90%非凝结
PCM话路特性分析仪标准配件：
电源适配器1个
可充电电池1个
用户手册1张
仪表包1个
