电缆认证分析仪，Fluke DSX-602 CH提供基本的Cat 3/ Class C到 Cat6A/ Class EA铜缆、双绞线结构布线的基本认证，测试时间仅需 10 秒，电缆认证分析仪，Fluke DSX-602 CH可帮助用户加快测试过程中的每个步骤，完成比以往更多的工作。
Fluke DSX-602 CH电缆认证分析仪提供基本的Cat 3/ Class
C到 Cat6A/ Class EA铜缆、双绞线结构布线的基本认证，测试时间仅需 10
秒，并拥有**用户界面。利用 LinkWare Live 通过 Wi-Fi
从任意智能设备管理工作和测试仪。500 MHz 频率范围只需 10 秒即可认证
10 千兆以太网的 Cat6A/Class EA
线缆。**诊断能够**定位故障发生的位置。LinkWare Live
是基于云的服务，使您能够通过任何设备、随时、随地由任何人管理认证工作。
● Cat6A和 Class EA 铜缆认证

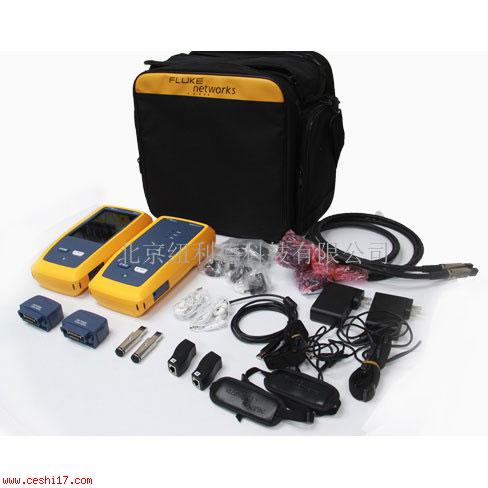

● 包括通道测量适配器；可选配坚固耐用的长久链路适配器，带可插拔测试插头
● Cat6A测试时间为 10 秒
● ProjX管理系统确保测试配置快捷、万无一失
● HDTDX和HDTDR诊断功能准确定位故障位置
独特功能：

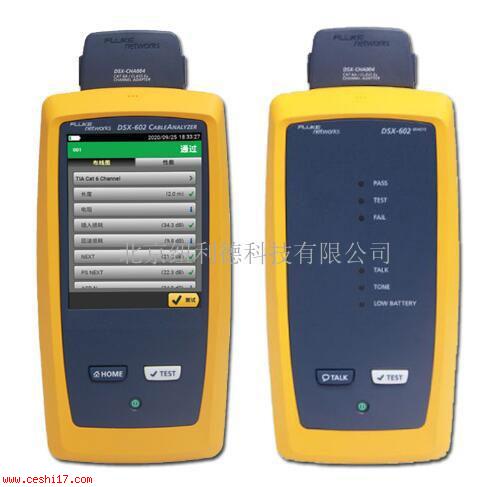

Fluke DSX-602
CH电缆认证分析仪可帮助用户加快测试过程中的每个步骤，完成比以往更多的工作
LinkWare Live
云服务使项目经理可以远程设置测试仪、监控工作进展，甚至可以使用任意智能设备定位测试仪
ProjX
管理系统可以简化从初始设置到系统验收整个过程的各项工作。它避免了一些冗余步骤，并可确保所有测试每次均能一次性正确完成
Taptive用户界面使各种技能水平的技术人员都能轻而易举地完成**数据分析、轻松地进行设置和操作
LinkWare PC 管理软件可提供**的测试结果分析和专业的测试报告
标准：
TIA - 类
3，5，5e，6，6A，根据
TIA 568-C.2 或 TIA-1005 标准
ISO/IEC - 根据 ISO/IEC 11801:2002
及修订标准进行 C 和 D、E、EA
级认证
IEEE 802.3 - 10BASE-T, 100BASE-TX, 1000BASE-T,
10GBASE-T
Fluke DSX-602 CH电缆认证分析仪性能：
9 秒 Cat 6/Class E 和 10
秒 Cat6A/Class EA 测试时间使其能够快提交认证结果
以图形方式显示故障源，DTX-602 HDTDR 和 HDTDX
诊断功能准确定位故障位置
以全图形方式管理多 12,000 个 Cat6A测试结果
电容触摸屏可使您通过选择线缆类型、标准和测试参数更快地设置测试仪
以全图形方式管理多 12,000 个 Cat6A测试结果
管理有多个团队参与、使用多个测试仪和具有多种要求的多项工作不但费时，而且容易出错。越来越庞大的作业规模使得项目组织比以往更加重要。DSX-602
CableAnalyzer 的新 ProjX
管理系统通过一个项目文件将所有工作详情保存在一个简单的名称下，避免了在开始一个项目后需要重新输入工作详情的情况。这样可减少从一项作业转换到另一项时或在一项作业中使用多个测试仪时的设置错误或文件丢失。此外，它还可按线缆
ID 提供测试结果，合并所有更改且不会产生重复，且以后安装的铜缆或光纤模块为默认对象。ProjX 管理系统以
0-100%
的比例提供各项作业的实时完成状态，可使操作员选择分开执行任何需要进行其他分析的测试，并确保不会漏掉任何内容。“稍后修复”选项可创建用于纠正任意工作质量问题的竣工查核事项清单或自动完成清单。ProjX
能够真正地提高项目经理及组长们的效率。
10 秒的超 6 类测试时间和提交认证结果的快方式
没有任何其他测试仪可为如此多的测试提供如此快的速度。10 秒内完成**的超 6
类铜缆认证。迅速得到通过或失败结果，方便地按标准值检查各个测试参数，或分析图形上的特定区域。
LinkWare PC 电缆测试管理软件
利用广受欢迎的多功能 LinkWare PC 管理软件应用程序，Fluke
DSX-602 CH电缆认证分析仪用户可方便地访问 ProjX
管理系统数据、生成报告，更新测试仪中的软件。项目经理有**的工作流程管理和测试结果整理功能。用户可将公司标志添加到报告上做后润色，然后原封不动地交给客户进行系统验收。保持业务工具的简便性，无论您使用哪种
Fluke Networks 铜缆或光纤测试仪，LinkWare PC 软件包都能够报告所有内容。
LinkWare Live 是云式服务，任何人均可在任何设备上随时随地管理认证工作。
通过 LinkWare Live，您可以：
了解每项任务的每次测试。使用任意智能设备即可查看任意项目的情况，分析每一次测试，即时获得错误设置或线缆 ID
的通知。良好的开始是成功的一半。使用计算机或平板定义线缆 ID
和测试设置。确保您的测试仪处于新状态。标准随时可能在没有通知的情况下发生变化，而过时的测试报告可能意味着数小时的重新测试。LinkWare
Live 能够自动保证测试仪保持更新。不要再把时间和汽油浪费在送测试仪回办公室上。通过 Wi-Fi
直接将测试结果从工作场所上传到 LinkWare Live，然后自动下载到正确的任务中，以使用
LinkWare PC 快速生成报告。
避免项目拖延。跟踪所有测试仪的后使用位置并监控其状态，确保它们始终处于校准状态并运行新固件。
|
Fluke DSX-602 CH电缆认证分析仪技术规格 |
|
线缆类型 |
|
屏蔽和非屏蔽的双绞 LAN 布线 |
TIA 类别3、4、5、5e、6、6A：100 Ω ISO/IEC Class C, D, E, EA: 100和 120 |
|
测试标准 |
|
TIA |
Category 3, 5, 5e, 6, 6A per ANSI/TIA-568.2-D
|
|
ISO/IEC |
根据 ISO/IEC 11801:2002 和修订 C 和 D、E、EA 类 |
|
IEEE 802.3 |
10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T
|
|
一般规格 |
|
自动测试速度 |
5e 或 6 类/Class D 或 E 的全双向自动测试：9 秒；完整的双向 6A 类 EA 级自动测试：10 秒 |
|
支持的测试参数（测试标准决定了报告的参数和频率范围） |
接线图，长度，传播延迟，延迟偏差，直流回路电阻，插入损耗（衰减），回波损耗 (RL)，近端串扰 (NEXT)，衰减串扰比 (ACR-N)，ACR-F (ELFEXT)，综合 ACR-F (PS ELFEXT)，综合 NEXT，综合 ACR-N |
|
支持频率 |
500 MHz |
|
测试结果存储 |
12,000 Cat 6A 带图 |
|
显示屏 |
5.7 英寸 LCD，具有感应电容触摸屏 |
|
体积 |
主机与智能远端单元：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米） |
|
重量 |
3 磅（1.36 千克） |
|
电池 |
锂离子电池组，7.2 V |
|
电池寿命 |
8小时
|
|
电池充电时间 |
4 小时（40? C 以下，测试仪关闭） |
|
所支持的语言 |
英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、简体中文、韩文、俄文、繁体中文、捷克文、波兰文、瑞典文、匈牙利文
|
|
校验 |
维修中心校验周期为一年
|
|
集成 Wi-Fi
|
符合 IEEE 802.11 a/b/g/n 要求；双频（2.4 GHz 和 5 GHz） |
