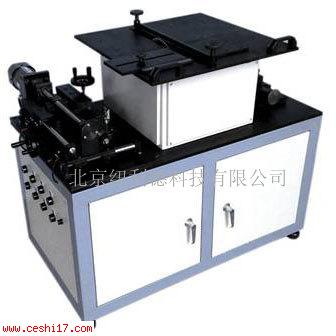

仪器设备名称：万能制样机
仪器设备型号：QZY-24
仪器设备生产厂家：纽利德
|
QZY-24万能制样机用于塑料、有机玻璃、玻璃钢及碳纤维等非金属材料的冲击用缺口样条，拉伸试验用哑铃型样条，维卡、热变形、压缩、弯曲试验用矩型等各种试验样条的制备。万能制样机缺口部分单次制样数量可达24个，**批次试样加工完毕后，下批试样加工无需找零点。
QZY-24万能制样机用于塑料、有机玻璃、玻璃钢及碳纤维等非金属材料的冲击用缺口样条，拉伸试验用哑铃型样条，维卡、热变形、压缩、弯曲试验用矩型等各种试验样条的制备。主要由切割、铣哑铃型、铣缺口三部分组成。
符合标准：
GB/T1040、GB/T1043、GB/T1843、GB/T8004.2、GB/T1633、GB/T1634
仪器特点：
制样效率高、操作**可靠
切割部分优化了产品结构、电机及主轴，精度大幅度提高，不再只限于粗加工使用，矩形试样可直接切割成型，无需二次加工。
QZY-24万能制样机进行了**升级，缺口部分单次制样数量可达24个，**批次试样加工完毕后，下批试样加工无需找零点。
哑铃型、缺口型等不同类型试样专刀专用，刀具耐用性更高。
哑铃型、缺口型制样具有自动进给功能，无需手动操作，**可靠、方便快捷。
选材严谨、用料扎实
所有连接板均采用12毫米厚整张钢板一体加工成型（非焊接，此项极为重要），表面精磨处理，保证了设备的整体性和平整性，机体刚性好，加工试样不振动，使用寿命长。
应用范围广
万能制样机常规标配刀具主要用于普通塑料（PVC、PE、PP、PC、ABS等）及改性材料的加工，通过更换CVD金刚砂涂层刀具可对玻璃钢及碳纤维等超硬材料进行加工。
技术参数：
切割部分：
*大切断宽度：260mm
*大切断厚度：35mm
锯片铣刀规格：250×32×2mm
刀具材质：硬质合金/CVD金刚砂涂层（标配一种，可根据使用要求选择）
切割矩形试样误差：≤0.2mm
主轴转速：1450r/min
主轴电机功率：370W
铣曲线及哑铃型部分：
*大铣削长度：240mm
*大铣削厚度：20mm
圆柱铣刀规格：30×12×30mm
圆柱铣刀材质：4刃硬质合金/CVD金刚砂涂层（标配一种，可根据使用要求选择）
铣哑铃型试样误差：≤0.2mm
主轴转速：2800r/min
自动进给速度：0-216mm/min可调
主轴电机功率：180W
自动进给电机功率：60W
铣缺口部分：
试样类型：A型、B型、C型
单次制样数量：1-24个
刀具长度：50mm
刀具材质：硬质合金
主轴转速：1250r/min
自动进给速度：0-100mm/min可调
主轴电机功率：40W
自动进给电机功率：40W
整机外形尺寸：1130×720×950mm
整机质量：350Kg
万能制样机主机 1台
哑铃型靠模板 1个
内六角扳手 1把
活扳手 1把
铣缺口刀具 3把
切割用锯片铣刀 1片
加工哑铃型圆柱铣刀 1把
电源线 1根
说明书 1份
合格证 1张
装箱单 1张
