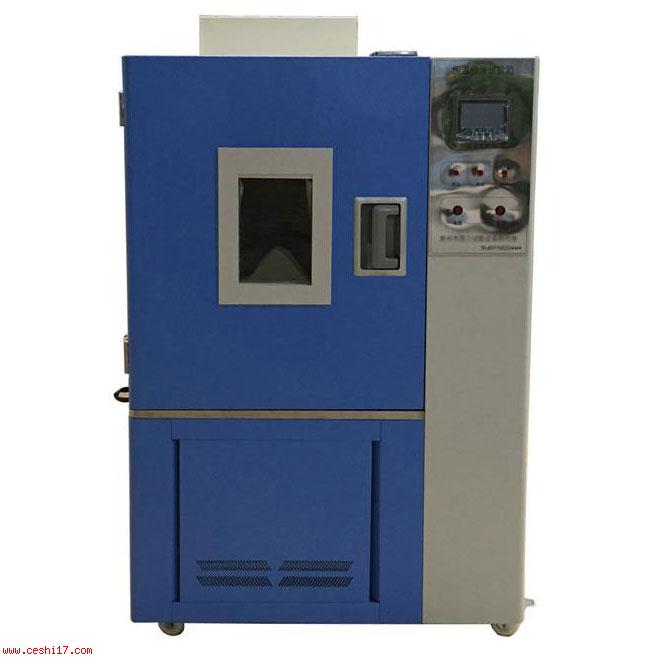

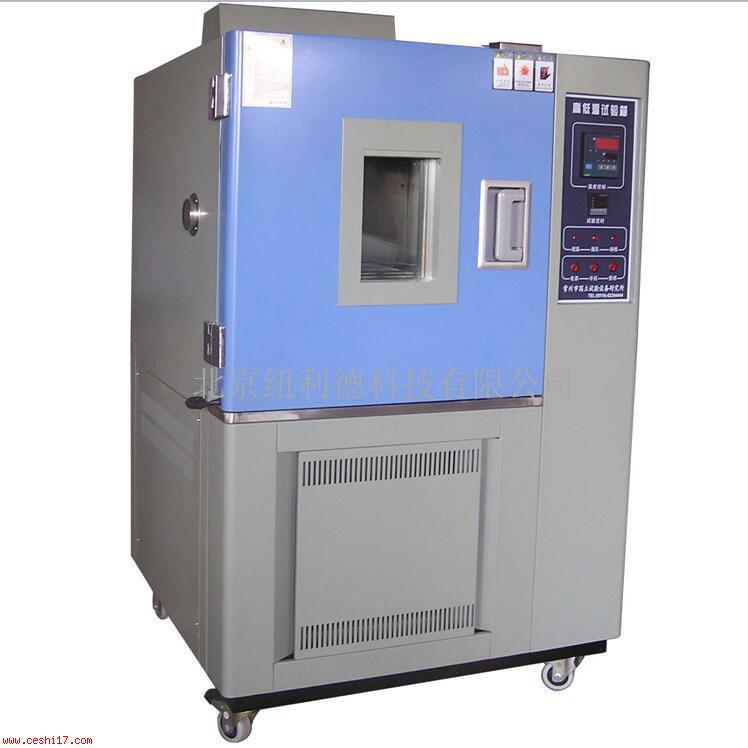

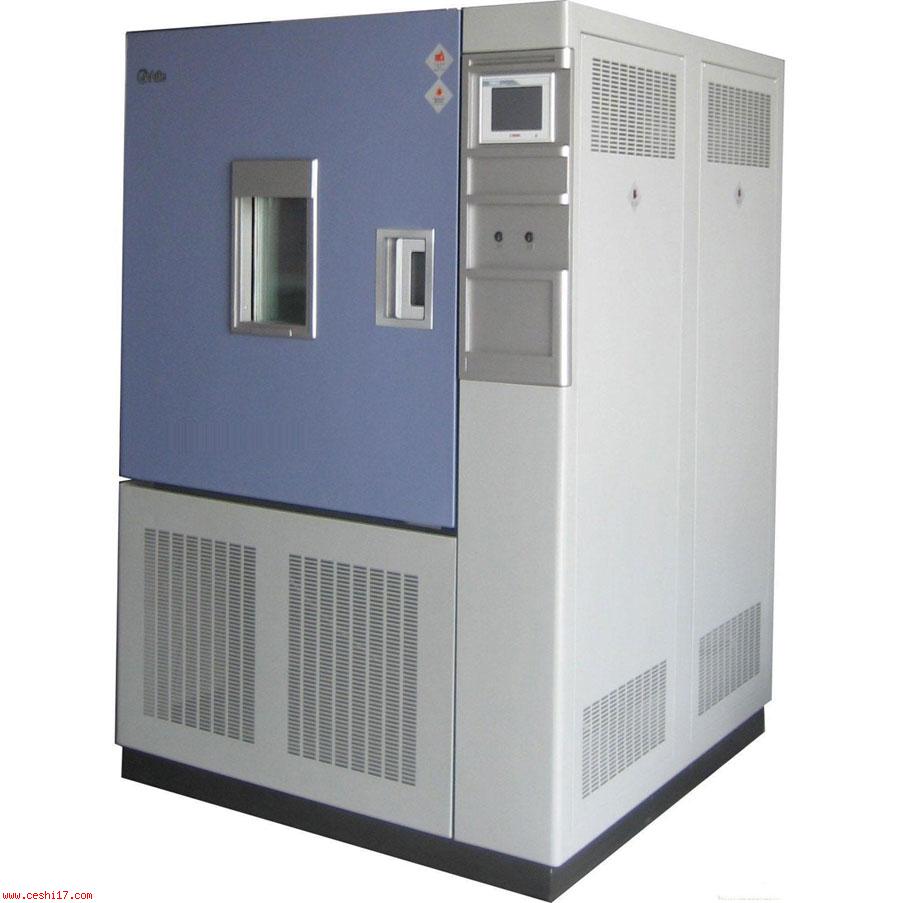

仪器设备名称：高低温试验箱
仪器设备型号：GDW-050D
仪器设备生产厂家：纽利德
|
高低温试验箱，GDW-050D是航空、汽车、家电、科研等领域必备的测试设备，用于测试和确定电工、电子及其他产品及材料进行高温、低温、交变湿热度或恒定试验的温度环境变化后的参数及性能。GDW-050D高低温试验箱容积为500升，内部W800*D900* H700（宽×深×高）。
一、技术参数：
1、温度范围：-70℃～150℃
2、温度波动度：≤±0.5℃ 温度偏差≤±2℃；
3、温度均匀度：≤±2.0℃ 控温精度±0.1℃
4、降温速率：20～-40℃/60min （空载时） 升温速率：20℃～150℃/50min（空载时）
5、电源电压：ACø3 380V 50Hz 40A
6、总功率：8KW
7、重量：450Kg
8、噪音：≤75 Db
二、结构简介
1、高低温试验箱设计**，箱体采用数控机床加工成型，并采用无反作用把手，操作容易
2、内胆采用上等SUS304不锈钢拉丝板，厚度：1.2mm，外壳为A3板表面进行喷塑处理
3、水路系统和电路系统侧采用门式开启，方便维护和检修
4、保温系统采用超细玻璃纤维填充保温区，内外胆连接部位采用非金属耐高、低温材料，有效降低温度传导；箱门密封采用精制硅橡胶，从而在高、低温状况下不存在老化及硬
化现象，密封性更可靠
5、观察窗采用中空特制耐高、低温玻璃视窗并采用电伴热装置，防止水气凝结
6、带照明装置采用高亮度冷光源飞利浦照明灯
7、移动脚轮：耐磨无声移动、带刹车功能
8、箱门：凹凸门结构，双点锁紧，有效密封，采用电伴热装置，防止水气凝结露
三、温度系统
1、加热器：镍铬合金电翅片电加热器
2、导风板：在风机出风口有导风板设计，可根据工作室内情况随时调节方向，有效提升温湿度分布均匀性
3、送风循环系统采用耐高低温多翼离心式循环风扇
4、驱动电机：不锈钢长轴电机，低噪音、长寿命、空调型特制风机
四、控制执行系统
1、温度控制仪表采用全进口高精度LED显示；微电脑PID控制仪表,控制精度高且稳定性好，从而有效保证了温度的波动范围及试验运行。
控制精度：温度±0.1℃
温度传感器：PT100铂金电阻
资料记忆可保存10年以上。
2、温度控制采用P . I . D ＋S . S . R，系统同频道协调控制， 可提高控制元件与界面使用之稳定性及寿命
3、具有P . I . D 自动演算之功能，可减少人为设定时带来之不便
4、加热系统选用翅片式不锈钢加热器，加热芯为远红外镍络合金丝。
5、送风循环系统
空气调节方式：强制通风内平衡调温法（BTC）。该方法即指在制冷系统连续工作的情况下，控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器及加湿器的输出
量，*终达到一种动态平衡。
6、循环装置：循环风道及长轴离心式通风机，使用高效的制冷机和能量调节系统，通过高效通风机进行有效的交换，达到温度变化之目的。通过改善空气的气流，提高了空气流量及与加热器和空气表冷器的热交换能力，从而大幅改善了试验室的温湿度均匀度。
五、制冷系统
1、制冷系统及压缩机：为了保证试验箱降温速率和*低温度的要求，高低温试验箱采用原装进口法国泰康全封闭压缩机所组成的二元复叠式风冷制冷系统。复叠式冷系统包含一个高温制冷循环和一个低温制冷循环，其连接容器为蒸发冷凝器，蒸发冷凝器是也到能量传递的作用，将工作室内热能通过两级制冷系统传递出去，实现隆温的目的。制冷系统的设计应用能量调节技术，一种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用和故障率下降到较为经济的状态。
2、制冷工作原理：高低制冷循环均采用逆卡若循环，该循环由两个等温过程和两个绝热过程
组成。其过程如下：制冷剂经压缩机绝热压缩到较高的压力，消耗了功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换，将热量传给四周介质。后制冷剂经阀绝热膨胀做功，这时制冷剂温度降低。*后制冷剂通过蒸发器等温地从温度较高的物体吸热，使
被冷却物体温度降低。此循环周而复始从而达到降温之目的。
3、冷剂：采用DUPONT公司R404、F23（环保冷媒）；
4、助件：膨胀阀（美国SPORLAN），电磁阀（意大利CASTEL）；过滤器（美国SPORLAN）；压力控制器（英美RANCO）；避震软管（美国PACKLESS）；油分离器（欧美ALCO）等制冷配件均采用进口件。
5、冷凝器：风冷式盘管
6、蒸发器：鳍片多段式
7、冷却方式：风冷冷凝器，强风冷却
