MINI-MAX 超声测力计采用先进的超声波反射技术，能精确、快速地测量出螺栓紧固后的时长、伸长量并进一步转换为载荷、应力和应变。具有使用方便、显示直观、便于携带等特点。MINI-MAX 超声测力计以其独特的构思、强大的功能和准确的测量广泛的应用于航空航天、卫星制造、电力设备、建筑桥梁和石油化工等领域。
特点：
可测量值：时间/伸长量/载荷/应力/应变
显示屏：VGA(240 X 160)
测量模式：界面波-回波；带闸门的界面波-回波
自动探头识别
自动校准
自动温度补偿
USB-C接口
Windows界面计算机通讯软件
技术指标：
外形尺寸63.5x165x31.5mm
重量380g（包括电池） 全金属外壳
显示屏分辨率 240X160像素
显示模式 全波、正/负半波、数字式或分屏组合式显示（波形+数字）
工作温度 -10～60℃
检测范围 2.54cm～1524cm(钢，P-E模式，因材质不同会有所变化)
数据通信接口 USB接口可和PC电脑连接或者给主机供电
存储格式 表格式（字母、数字编号）或者顺序式（自动编号）
存储能力 4GB内部SD卡存储
屏幕抓取 可存为.tif格式的文件
自定义参数设置 可存储64个参数设置，内置的参数设置用户也可编辑
电池3节5号干电池（内置）供电或者通过USB接口供电
脉冲发生器100V，150V和200V三档可调
阻尼50/75/100/300/600/1500Ω，六档可选
增益100dB
频率范围 宽频带：1.8MHz～19MHz(-3dB)
水平线性 ±0.4%全屏幕宽度(FSW)
垂直线性 ±1%全屏幕高度(FSH)
放大器精度 ±1dB
波幅测量0-100%全屏幕高度(FSH)
延迟0～25400mm（钢）
测量门 测量门的起始位置和宽度全屏可调；测量门的高度5%—95%可调（步进值1%）；测量门可以正负触发声、光报警
现场校准 可用向量法或者线性回归法进行校准来增加测量精度
测量单位 公制 (mm)/英制(in)
声速1250～13995m/s，连续可调
测量模式 界面波-回波（P-E）；带闸门的界面波-回波（P-E w/Gate)
显示分辨率0.0001mm
校准模式 自动/固定/一点/两点校准
测量单位 时间—ns,伸长量—in/mm,载荷—KIP/KN,应力—KSI/MPa,应变—%
探头类型1MHz-10MHz单晶探头（直径1/8’’~1’’可选），磁性/非磁性可选
小螺栓可用粘贴方式安装探头
认证标准 满足IP65防护标准，符合NIST &
MIL-STD-45662A
探头 PT# T-702-2405、5MHz、1/4"英寸

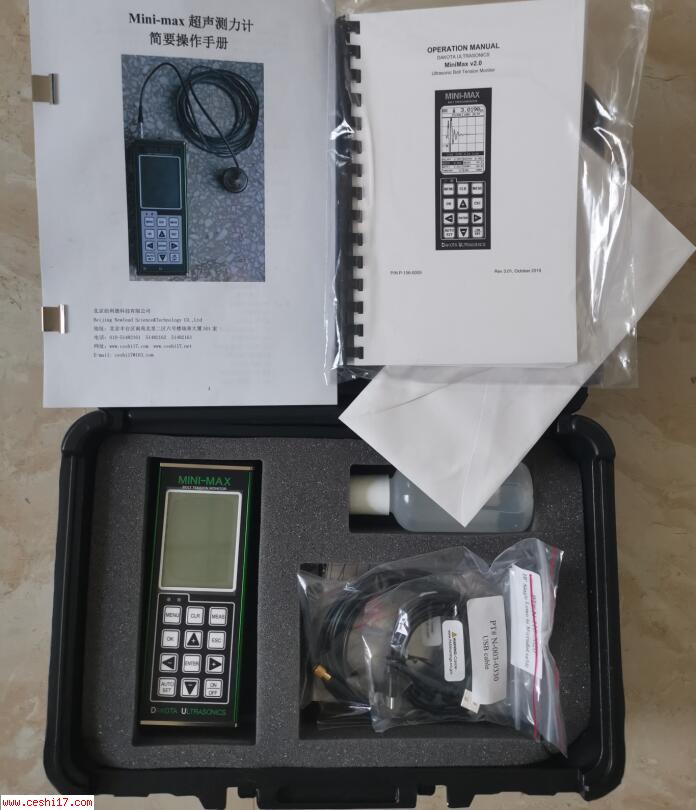

装箱单：
MINI-MAX 超声测力计主机，AA电池（内置），PT# T-702-2405探头（含线缆），耦合剂， 数据线，软件，手提箱，操作说明书
