仪器设备名称：灌注桩成孔质量检测仪
仪器设备型号：GZ-2S
仪器设备生产厂家：
|

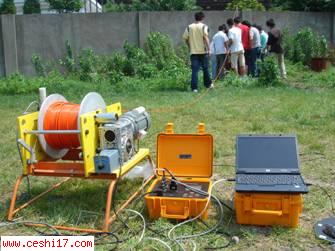

GZ-2S 灌注桩成孔质量检测仪是专为灌注桩的钻孔质量监测而设计，对灌注桩钻孔的深度、垂直度、孔径、孔底沉渣等参数进行测量，采用全数字化传输并自动在电脑中记录。灌注桩成孔质量检测仪包括JJY-1D 数字井径仪、JJX-3D 高精度测斜仪、CZ-2S 沉渣仪（探针型）、JJX-4 位移测量仪。
一、用途：
GZ-2S 灌注桩成孔质量检测仪是检测灌注桩钻孔质量的新一代测井系统。能对灌注桩钻孔的深度、孔径、垂直度、孔底沉渣等参数实时测量并显示各项检测数据和曲线，同时将这些数据存贮到笔记本电脑中，可方便地编制成孔质量检测报告。GZ-2S 灌注桩成孔质量检测仪各检测探头采用数字编码信号传输，在施工现场对钻机、电焊机等设备有很好地抗干扰能力，且本系统具有测量精度高、重复性好、操作简单、运输方便等特点，是各大工程基础项目不可缺少的检测设备。
GZ-2S 灌注桩成孔质量检测仪已成功应用于上海市政内环、外环、中环、磁悬浮、上海东海大桥、西藏机场高速雅江大桥等重大工程。 GZ-2S 灌注桩成孔质量检测仪系统构成、参数 二、技术性能：
JJY-1D 数字井径仪
测量范围：Φ80mm-Φ1200mm、Φ80mm-Φ1800mm、Φ80mm-Φ2500mm
测量误差：不大于±15毫米
仪器耐压：30MPa
工作温度：-10℃-90℃
工作电流：1-15mA
灵敏度 ：仪器数字编码传输。
JJX-3D 高精度测斜仪
顶角测量范围：0°-15° 分辨率：0.01° 测量误差：0.1°
方位角测量范围：0°-360° 分辨率：0.01° 测量误差：4°
仪器数字编码传输
（本仪器选配）
CZ-2S 沉渣仪（探针型）
本仪器采用探针式方法触探孔底，能准确反映沉渣厚度。
测量范围：0-20cm
测量误差：≤2cm
工作温度：0℃-50℃
仪器数字编码传输
（本仪器选配）
JJX-4 位移测量仪
一、用途：
JJX-4 位移测量仪是专门为岩土工程设计的地基位移测量仪器。适用于岩土地基横向位移测量。在大坝、坑道、基坑、路基、边坡、矿井、巷道、电力设施基础等工程项目中，对地下结构、岩土基础横向位移的测量。
原理简介
JJX-4位移测量仪分为井下和地面两部分。井下仪中装有一对高精度的微重力传感器，当井下仪下至监测孔中，通过微重力传感器把监测孔的斜度按不同深度坐标测量出来，再进行数字编码送至地面。地面仪经过解码和一系列的数据处理，计算得到不同深度的横向位移值。所得成果以成果表形式记录在不失电内存中，连接计算机可以绘制出各种成果曲线。
二、技术性能：
1. 灵敏度:0.004%
2. 精度:±0.03%
3. 井下仪尺寸:Φ40×700mm
4. 适用钻孔斜度: ±45o
5. 井下仪适用温度:-15~+60℃
6. 井下仪承压:10Mpa(1000米孔深)
7. 记录显示方式:不失电记录,数字直读显示。
软件功能
1. 深度位移历史曲线绘制
2. 位移速度mm/d-时间曲线绘制
3. 成果图表打印
