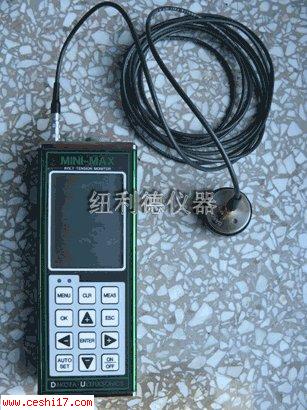

仪器设备名称：螺栓应力测试仪(超声测力计)
仪器设备型号：MINI-MAX
仪器设备生产厂家：美国DAKOTA
|
MINI-MAX 螺栓应力测试仪采用先进的超声波反射技术，能*、快速地测量出螺栓紧固后的应力和应变，具有使用方便、显示直观、便于携带等特点。
MINI-MAX 螺栓应力测试仪以其*特的构思、强大的功能和*的测量广泛的应用于航空航天、卫星制造、电力设备、建筑桥梁和石油化工等领域。
特点：
设置：用户可以根据需要对 64 个厂方预设参数修改并重新设定
闸门：检测时通过闸门进行微调
自动设置：确定检测信号位置，*化增业，全屏自动显示波形图和检测点
场校准：象量和线性回归
技术参数：
| 测量模式 |
脉冲-回波（标准） |
| 脉冲-回波 |
w/Gate（微调） |
| 脉冲发生器 |
方波脉冲器，可调宽度（高度，厚度） |
| 接收器 |
手动自动设置，*大接收 40DB |
| 计时 |
10-bit250MHZ 数字转换器 |
| 测量范围 |
2.54-122 mm |
| 拉长测量范围 |
长度改变 （英寸/毫米） |
| 载荷 |
（千磅/平方英尺或兆帕） |
| 分辨率 |
± 0.0001mm 可选标准校准和两点调零校准 |
| 声速范围 |
1250-9999 米/秒 |
| 单位 |
英制&公制/华氏&摄氏 |
| 数据记录器（内部） |
16 兆稳定内存，读数总量 8000，可以同时存储每次读数的波形图，计时，拉长，载荷，应力值 | 显示器：
A-扫描：整流±（半波），或者射频（全波）
大数字显示：计时，拉长，载荷，应力显示和转换
数字厚度：10 mm
报警条形图：可以在允许的范围内显示上限和下限
条形重复图：显示测量的稳定性
探头：
●单晶探头（频率范围：1-10MHZ，直径 1/8-1 英寸）快锁式 LEMO接头
●3米长电缆
●可提供用户特需探头
●自动温度补偿
物理参数：
| 尺寸 |
63.5×165×31.5mm |
| 重量 |
380g（含电池） |
| 键盘 |
12 个触摸型控制键 |
| 操作温度 |
-10℃-60℃ |
| 外壳 |
挤压铝制外壳，底盖为镍板镀铝，有密封垫片 |
| 数据输出 |
RS232 接口可与电脑连接，并通过相应软件做数据处理 |
| 显示器 |
240×160 像素，可视区域 62×45.7 mm 背光可选开/关/自动模式 |
| 电源 |
3 节1.5v 碱性电池或 1.2v 镍镉电池，正常操作模式下，碱性电池可以使用150 小时，镍镉电池可以使用100 小时。 |
| 自动关机 |
无任何操作5 分钟后 | 标准配置：
主机，AA电池 2，4 盎司耦合剂，RS232 数据线，软件，手提箱，操作说明书，线缆
常用探头选择：
| 型号 |
频率 |
探头晶片直径 |
| PT# T-700-2405 |
5MHz |
1/8"英寸 |
| PT# T-700-4405 |
10MHz |
1/8"英寸 |
| PT# T-702-2405 |
5MHz |
1/4"英寸 |
| PT# T-702-4405 |
10MHz |
1/4"英寸 |
| PT# T-703-2405 |
5Mhz |
3/8"英寸 |
| PT# T-703-1405 |
2.25Mhz |
3/8"英寸 |
| PT# T-704-2405 |
5MHz |
1/2"英寸 |
| PT# T-704-1405 |
2.25MHz |
1/2"英寸 |
| PT# T-706-2405 |
5MHz Magnetic |
3/4"英寸 |
| PT# T-706-1405 |
2.25Mhz |
3/4"英寸 |
| PT# T-706-0405 |
1MHz |
3/4"英寸 |
| 非磁性探头 |
|
预定 |
| 定制探头 |
|
预定 |
附件
| 56.7 克高温耦合剂 |
PT# V-000-0002 |
| RS232 数据线（*长-*短） |
PT# N-306-0010 |
| 标准校准块 |
PT# X-000-0008 |
| 3 英寸校准钢条 |
PT# X-000-0011 |
| 3" & 6"英寸校准钢条 |
PT# X-000-0010 |
