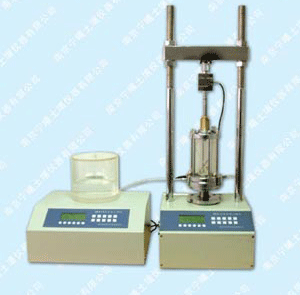

仪器设备名称：全自动三轴仪
仪器设备型号：TSZ系列
仪器设备生产厂家：南京
|
TSZ系列全自动三轴仪适用于测定土样的强度、变形和孔隙水压力。根据排水条件的不同，它可做不固结不排水剪（UU），固结不排水剪（CU）和固结排水剪（CD）。
TSZ系列全自动三轴仪使用当代*新科技，集机械、电子技术、自动控制技术、传感器自动检测技术及计算机技术于一体，一机多用。基本配置可进行常规应力应变式无侧限试验、UU、CU、CD等压缩剪切试验。若配备不同的试验容器和控制模块还可以进行KO固结、静止侧压力系数、多种应力路径三轴试验、拉伸试验、弹性模量试验、承载比试验等，若配备固结模块，还可做分级加荷、连续加荷等固结试验。配备振动模块，该系统还可以做全自动控制振动三轴试验。控制程序模块采用在线可升级芯片，系统升级只需一张软盘，可远程在线操作。
工作原理:
1、三轴试验时，将制备好的试样用橡胶膜包裹好，放在压力室中，然后对土样施加一定的周围压力和反压力（根据需要），试验机的工作台以一定的速率上升，直至土样破坏。试验中，量力环量测对土样施加的轴向力。
2、对土样施加的周围压力和反压力，是以水为介质，由测控仪设定力值，通过传感器反馈控制电动调压筒调压。
3、孔隙水压力通过压阻式传感器跟踪测量，自动数字显示在测控仪面板上.
4、土样受压后的轴向变形量由0-30毫米量程百分表测量。
5、试验中，土样的体积变化量由反压体变管（加反压时）或体变量管，测量土样排出的水量。
技术参数：
1.试样直径：Φ39.1、Φ61.8、Φ101mm
2.围压反压：0-2MPa 体积变化：0-50ml
3.轴向压力：0-10KN、0-30KN、0-60KN
4.孔隙压力：0-2MPa
5.剪切速率：0.001-2.4mm/min
