仪器设备名称：微机控制电磁式动三轴试验系统
仪器设备型号：DDS-70
仪器设备生产厂家：北京
|
DDS-70微机控制电磁式动三轴试验系统是研究和测试土动力特性的实验室设备，主要用来做砂土液化试验，亦可做各种土的动强度、弹性模量、阻尼系数等常规或高频振动试验，还可做循环荷载试验。
DDS-70微机控制电磁式动三轴试验系统可应用于各种建筑工程勘察设计部门，水利勘察设计部门，公路、铁路、冶金勘察设计及抗震部门进行地基和振动基础的设计及地震研究。
仪器主要技术指标
| 试样尺寸 |
Ø39.1×80mm，Ø50×100mm |
| 波形 |
正弦波、方波、三角波、任意周期波 |
| 频率范围 |
1～10Hz(正弦波) |
| *大轴向动荷载 |
1372N(峰-峰，正弦波) |
| *大允许轴向位移 |
±12.5mm(2Hz以内)；FS±1％ |
| 侧压 |
0～0.6MPa； FS 1％ |
| 反压 |
0～0.3MPa； FS 1％ |
| 电源 |
AC220V,50Hz |
| 功耗 |
2.5kW | 仪器的组成及各部分功能

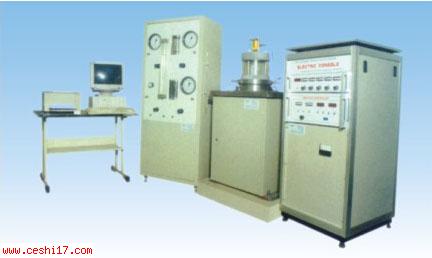

DDS-70微机控制电磁式振动三轴试验系统由以下各部分组成：
（1）主机：包括三轴室和激振器。
三轴室是由不锈钢、有机玻璃等加工件和密封件组装成的密封容器，能承受一定的压力，内部可充无气水，其功能是在实验时，上下活塞之间放置土试样。
激振器由励磁线圈、振动线圈、悬挂机构组成。其功能是将功率放大器输出的电流转换为激振力。是振动三轴实验的驱动装置。
（2）电控系统：包括功率放大器和测量放大器。其功能是提供激振器励磁线圈和振动线圈所必需的电源、测量参数放大。为满足试验系统的要求，功率放大器具有足够的输出功率、良好的直流稳定性和低噪声特性。
（3）微机系统：微机系统由波形发生板、PC机、A/D采集板组成。其功能是提供试验所必需的波形、频率，实现各种自动控制功能、数据采集和处理、绘制各种曲线及提供成果报告（用户可根据需要选择打印机）。
（4）静控柜系统：该系统是由压力容器、压力表、精密调压阀和管路系统组成。其功能是提供试验所必需的静荷载、静压力，监测静力试验参数等。
仪器的特点
DDS-70微机控制电磁式振动三轴试验系统是电磁激振式的，由微机控制的振动试验系统。因此，具有结构简单、操作方便、自动控制功能较好、数据采集和处理等特点。
（1）三轴室拆装方便
（2）系统的频响特性好，可作较高频率的振动试验
（3）具有应力控制、应变控制和自动分级施加动应力等功能
（4）可提供科研和生产所必需的曲线、数据及成果报告
这种电磁式驱动三轴试验系统，是水利部行业标准SL237-032-1999《振动三轴试验》规程选定的仪器。同国内外已有的气动式或液压式的仪器相比，具有频率响应快、结构简单、操作方便等特点。强大的软件单元除了可实现应力控制、应变控制和自动分级施加动应力等控制功能外，还能输出科研和符合水利部SL237-1999《土工试验规程》之生产所必需的曲线、数据及成果报告。
