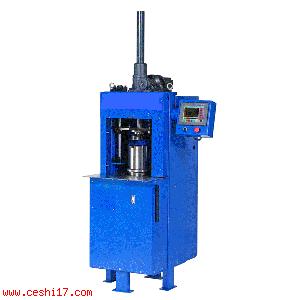

仪器设备名称：旋转压实仪
仪器设备型号：B250
仪器设备生产厂家：美国
|
B250沥青旋转压实仪是被战略高速公路研究纲要SHAP-SuperPaveTM 系统推荐使用，并经FHWA(联邦高速公路管理会)批准的用于制造沥青试件来很好的预测长时期路面的性能。该设备的设计是基于美国联合道路协会和官方运输- AASHTO-并被CEN TC 227/WG1工作组所评估。
提供两种型号：两种都带详细的说明书：B520和*成熟的型号B251：可在材料的压缩过程中实时测量剪切抗力。
该资料对研究工作非常有用。两种型号都是由电脑控制并且制造的试样可真实的提供现场压缩混合沥青。
标准:
AASHTO TP-4 , CEN TC 227 work item 00227139,SHAP M-002 , ASTM D6307 , BS Draft for Development DD ABH, NF P98-252
标准型号：
77-B250 旋转压实仪 ，ICT-150标准 230V，50Hz, 1 ph
该型号符合所有的国际标准。它可连接到PC机上，并可连续测量试样的密度作为一种循环功能。在实验中压缩结果可被跟踪并被PC机记录用于进一步使用。其他的主要功能为很好的测量精度以及坚固的结构。该设备易于使用和维护。
77-B251旋转压实仪 ，ICT-150 RB 标准 230V，50Hz, 1 ph
该型号是*完整的科研用工具，并包括对压缩中连续的剪切阻力测量。其他特点与77-B250相同。
高重复性和精度，经国际研究中心验证
完全符合SHAP 和 CEN 规范
单人控制试验参数
符合现存的质量系统
易于使用和维护
因渗透收集工具该设备对其它材料的压缩乳剂有用
测试数据储存在硬盘（ASCⅡ文件）
研究用的型号77-B251可对数据作全面的测量包括对材料压缩中剪切阻力的测量，测试结果实时显示。
详细说明（两种型号）
| 压缩试样尺寸 |
直径:150mm和100mm
高度:145mm-180mm或95mm-120mm |
| 模具尺寸 |
内径:150mm和100mm
|
| 试样高度 |
直径150mm:*小80mm
直径100mm:*小60mm |
| 旋转角度 |
0–50mrad可调（大约0--3°） |
| 循环次数（旋转） |
可调至512（可重复） |
| 旋转率 |
15—60工作循环/分 |
| 剪切力范围 |
0—600kN/sq.m |
| 垂直加载 |
直径150mm试样从80---650kPa(带标准致动器大约13kN)可调。
直径100mm试样从160---1200kPa。
加载同时可获得7.5bar压缩空气。 |
| 尺寸 |
600×650×1150mm |
| 重量 |
约190kg | 随设备一起提供的有：
体积校准工具，控制程序，空气软管，脱样器，和操作手册。试验模具，水流压出机和空气压缩机需单*购置。（见附件）。不包括PC机，推荐使用Pentium型带RS 232 C接口。
附件：
77-B250/1 液压式试样脱模器
77-B250/2 150mm试样上下夹盘
77-B250/3 150mm直径托盘
77-B250/4 试样压实附件
77-B250/5 100mm试样上下夹盘
77-B250/6 100mm直径托盘
77-B250/7 空压机 230V，50HZ，1PH
77-B250/8 实验软件（EXCEL格式）
77-B250/9 校正用装置，符合ICT质量系统。它包括：
---- 校正和鉴定过的电子指示器用于垂直压力
---- 持久指示和支持用于旋转角度
---- 程序
