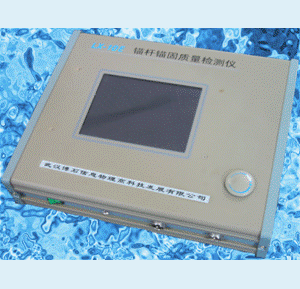

仪器设备名称：锚杆质量测试仪
仪器设备型号：JL-MG(A)
仪器设备生产厂家：湖北
|
锚杆质量测定仪用于：
新锚杆的质量检测：检测锚杆的锚固质量（锚杆长度及灌浆饱满度）；
旧锚杆的性能评价：对已长时间投入运行的锚杆进行测试，监测锚杆锚固性能；
锚固工艺的快速选取：对不同锚固方法锚固的锚杆进行快速测试，对比评价其灌浆质量，选择*合适的锚固工艺。
特色：
体积小，重量轻，简洁美观，携带方便，一人即可进行现场移动测试；
全中文菜单，中英文输入，触摸屏控制，高精度液晶显示，一屏显示三条曲线，增加测试波形的对比性；
存储量大，可存储2.4万条实测数据；
USB数据传输，简单快速；
可单次、连续采样，自动浮点放大；
内置高性能镍氢电池，可连续工作30小时；
软件系统不仅具备常规数据分析处理功能，更具有*特的反射提取功能和有效的小波分析功能及相位分析功能；
方便地建立锚杆锚固模型，提供充分的锚固系统信息；
灵活打印锚杆曲线及模型；
*特的数据管理功能，读取方便。
原理：
JL－MG锚杆质量检测仪由采集仪、发射震源、检波器和分析处理软件组成。发射震源产生的弹性波，沿着锚杆传播并向锚杆周围辐射能量，检波器检测到反射回波，并由检测仪对信号进行分析与存储。反射信号的能量强度和到达时间取决于锚杆周围或端部的灌浆状况。通过对信号进行处理和分析，可以确定锚杆长度以及灌浆的整体质量。
指标：
●采样间隔3～200us，可灵活设置
●24位A/D采样，浮点放大
●128M固态电子盘
●全反8寸640×480液晶屏、触摸控制
●全部采用军工级元器件，内置各种保护功能，性能稳定可靠
●可采用多种激发震源（冲击震源、大功率超磁声波发射震源和手锤等）
●专用锚杆检波器
●体积：210×180×60mm
●重量：1.5kg，配有背带，携带方便
