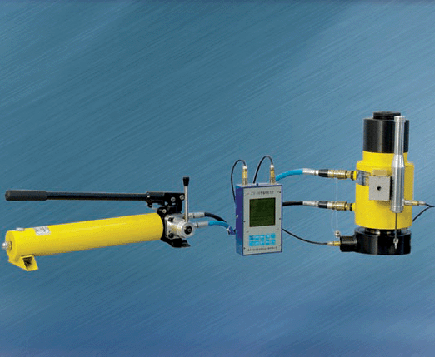

该测试仪由手动泵（或配电动泵）、液压缸、圆环压力传感器、位移传感器、汉显智能数字压力--位移表及高压胶管等部分组成（见图1）。该测试仪采用申报国家专利结构，具有自动紧锚和退锚功能。压力传感器安放在液压缸的底部，位移传感器通过磁性座吸附在液压缸的外圆柱面上，压力和位移传感器通过数据传输线与压力--位移表相连，可同时检测钢筋拉力值、位移值和环境温度， 还可显示根据实测拉力、位移绘制的力---位移曲线，具有峰值保持功能，可存储512个数据。ZY--50型锚杆拉力位移综合测试仪结构新颖、性能可靠、携带方便、体积小、重量轻。

主要参数			ZY-50
手压泵	工作压力 MPa	高压	63
		低压	2（可调）
	流量  ml/次	高压	2.3
		低压	14.5
	*大手压力/kN		500
	贮油量/l		1.5
	质量/kg		11
液压缸	工作能力/kN		500
	拉力行程/mm		60
	中心孔径/mm		45
	质量/Kg		25
数字压力 位移表	测量范围/KN		0~500
	电源		可充电
	质量/kg		1.1
压力传感器	测量范围/KN		0--500
	质量/Kg		7
位移传感器	测量范围/mm		0-30
	质量/Kg		1.6
