仪器设备名称：局部放电检测仪
仪器设备型号：JF-H
仪器设备生产厂家：纽利德
|
JF-H局部放电检测仪采用先进的抗干扰组件和独特的门显示电路，并具有四种高频椭圆扫描，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。JF-H局部放电检测仪可供制造厂、科研部门、电力部门现场使用。
在试验电压下产生局部放电时，经耦合电容Ck产生脉冲电流，由输入单元拾取得脉冲讯号，经低噪声前置放大、滤波放大器选择所需频带及主放放大后，在示波屏的椭圆扫描基线上显示出放电脉冲，同时也送到脉冲峰值表(对数表)显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值表的工作时间，并在这段时间内将显示屏的显示加亮，宽度与位置可以改变，进一步加强了抗干扰能力。
局部放电检测仪具有灵敏度高、放大器系统动态范围大、测试的试品范围广、操作简便等优点。并采用先进的抗干扰组件和独特的门显示电路，抗干扰能力强，并具有四种高频椭圆扫描，
特点：
1、局部放电检测仪的操作、维护应由能胜任的相关专业人员进行；
2、局部放电检测仪试验现场电压高达几万伏，试验人员应严格遵守所有安全预防措施。试验区域应有明显、清晰的警示牌，现场任何人都应该知道高压区域。直接从事的测量人员应了解测量回路中所有带电元件、高压元件，不直接从事测量的人员应被隔离在试验区域之外。在试验过程中及上电后，任何人不得进入高压区；
3、在试验以前，操作人员应掌握测试线路、测试方法、测试步骤和测试目的；
4、试验现场要整洁、干净，不应存放其他无关的物品。在高压区间的地面上不应有杂乱的金属小块(如裸铜线段、螺丝、螺帽和其它小金属块等)，被试品、升压变压器、耦合电容等应与周围保持适当距离；
5、被试品、升压变压器、耦合电容等表面应保持干燥清洁，因为表面的湿气和污垢会引起表面的局部放电，导致测量异常；
6、试验操作人员按规程要求连接线路，试验区各种金属物体应牢固接地，检查并改善试验区内一切可能放电的部位(如不能有尖、锐角)，特别注意各种地线是否良好接地；
7、在试验开始加压前，试验人员必须详细而全面地检查一遍线路，以免线路接错。特别应关注接地线、高压线和强电回路的连线是否牢固连接；
8、试验异常时，应首先切断电源，再作进一步处理；
|
适用范围
|

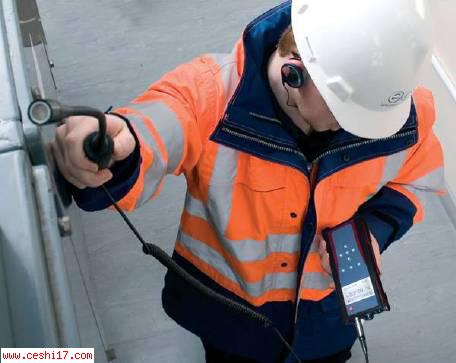

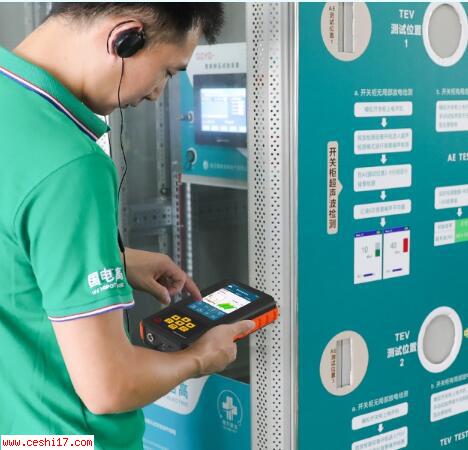

采用非侵入式检测方式，对高压电气设备的局部放电缺陷进行检测及定位
|
|
传感器配置
|
标配
|
超声波传感器(UA)、地电波传感器(TEV)
|
|
选配
|
变压器专用传感网、GIS专用特高频传感器、高压电缆专用传感器，也可根据用户要求定制。
|
|
检测原理
|
超声波法(UA)、地电波法(TEV)及特高频法(UHF)
|
|
检测频带
|
超声波
|
40～200KHz
|
|
地电波
|
3~100MHz
|
|
特高频
|
300～2000MHz
|
|
测量范围
|
超声波
|
-90～80dB
|
|
地电波
|
-80～10dBm
|
|
特高频
|
-80～10dBm
|
|
灵敏度
|
最小10pC(具体取决于传感器与放电源之间的距离)
|
|
传感器
|
超声波传感器
|
20～200(kHz)
|
|
地电波(TEV)
|
5 ~ 100MHz
|
|
特高频传感器
|
300～2000(MHz)，具备定向接收特性
|
|
具有内置超声传感器，地电波、超声波二合一传感器，可选变压器专用传感器、GIS专用传感器、电缆专用传感器等部件
|
|
软件功能
|
连续检测特高频、地电波及超声波信号，判断是否存在局部放电
|
|
实时显示被测信号的变化趋势、可对局部放电信号的发展作出较为直观的判断
|
|
具备数据的现场存储功能
|
|
仪器特征
|
屏幕显示
|
高对比度 3.5 英寸TFT彩屏
|
|
数据存储
|
可保存 1000 组测试数据
|
|
工作电源
|
内置 8.4V 锂电池，可连续工作 8 小时
|
|
电源
|
输入100-240VAC，输出8.4V/3A，充电时间3～4小时
|
|
外形尺寸
|
220 * 100 * 40
|
|
仪器重量
|
1.5kg
|
|
使用温度
|
-25℃～45℃
|
|
存储温度
|
-35℃～60℃
|
|
成套配置：主机、传感器、交流适配器、连接电缆及运输箱
|
