仪器设备名称：冲击电压试验仪
仪器设备型号：CJ-DY
仪器设备生产厂家：纽利德
|
在电力系统中的开关设备的合切操作也会导致瞬态的脉冲电压。CJ-DY冲击电压试验仪是模拟脉冲高电压的试验设备，用于电力设备等试品进行操作冲击电压波的冲击电压试验。多种波形冲击电压试验仪可产生标准操作波冲击电压波形。
CJ-DY冲击电压试验仪是模拟脉冲高电压的试验设备。在电力系统中的开关设备的合切操作也会导致瞬态的脉冲电压。这些瞬态的脉冲电压幅值往往在几十千伏或几百千伏以上，将会导致设备损坏并危及人身**，因此进行冲击电压的试验研究是非常必要的。另一方面，模拟自然的雷电现象进行放电机理的研究也是很有意义的。
CJ-DY冲击电压试验仪主要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验。多种波形冲击电压试验仪可产生标准雷电波、操作波、雷电截波、振荡雷电波、振荡操作波、线路绝缘子陡波、合成绝缘子陡波和变压器感应操作波共八种冲击电压波形，技术指标符合国家标准和IEC标准的规定，主要技术性能优越，达到同类产品的水平。
CJ-DY冲击电压试验仪可发出各种形状的脉冲波形，但是根据试验研究的需要，按照有关国际标准和国家标准的规定，主要产生以下几种冲击电压波形：
1、标准雷电冲击波形
2、标准操作冲击波形
3、其他特殊的冲击电压波形，如特种操作冲击波等。
产品特点：
1、冲击电压试验仪成套装置配套完整，电压等级齐全
2、冲击电压试验仪回路电感小，并采取带阻滤波措施，在大容量负载下仍能产生标准冲击波，负载能力大，电压利用系数高，调波方便，操作简单同步性能好，动作可靠。
3、采用恒流充电自动控制技术，自动化程度高，抗干扰能力强;
采用冲击波形数字测量分析系统和冲击试验数据微机在线处理系统。
3、大大提高了冲击电压试验技术水平和试验效率。
产品参数：
|
标准电压（kv） |
冲击电容量（µF） |
级电容量（µF） |
冲击能量（kJ） |
级电压（kV） |
级数 |
重量（kg） |
|
±300—±900 |
0.133—0.111 |
0.4—1 |
6—45 |
±100 |
3—9 |
547—1378 |

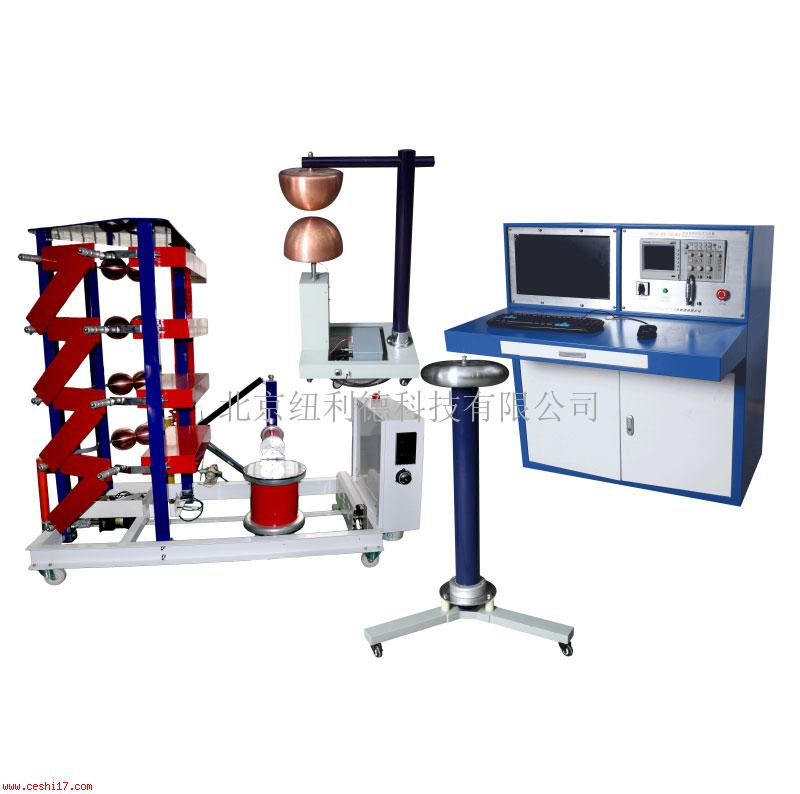

配置单：
|
名称 |
数量 |
单位 |
|
智能控制台 |
1 |
台 |
|
主体冲击装置车 |
1 |
台 |
|
截波装置车 |
1 |
台 |
|
专用分压器 |
1 |
台 |
|
专用控制线 |
1 |
套 |
|
分压器信号线 |
2 |
根 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
