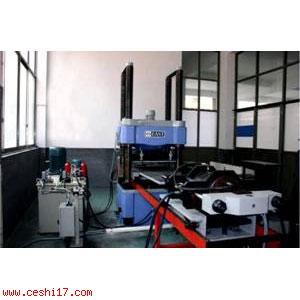

仪器设备名称：微机控制电液伺服压剪试验机
仪器设备型号：YAW-10000
仪器设备生产厂家：北京
|
YAW-10000微机控制电液伺服压剪试验机专用于检验公路桥梁板式橡胶支座成品的力学性能试验。可进行抗压弹性模量试验、抗剪弹性模量试验、容许剪切角试验、极限抗压强度试验、摩擦系数试验、容许转角试验及公路桥梁盆式橡胶支座的荷载试验下轴向压缩变形和径向变形的检测。*大正压力为10000kN，*大水平剪切力为2000kN。*大转角力为1000kN。本机各项精度均符合JJG175压力和万能材料试验机检定要求。
主机采用四立柱结构，机架刚性强度高，便于测量试样弹性变形。微机控制自动连续平稳加载，自动保载，自动采集数据、储存、绘制曲线，自动打印试验报告，可进行桥梁橡胶支座的抗压弹性模量试验、抗剪弹性模量试验、抗剪粘接性能、抗剪老化、摩擦系数、转角试验、极限抗压强度试验、容许转角试验。
技术性能指标
1、10000kN四柱式压力试验:
| ①*大试验力： |
10000KN |
| ②试验力范围： |
（4%—100%）400 kN——10000 kN |
| ③试验力*度： |
±1% |
| ④四点位移测量范围： |
＞10mm |
| ⑤四点位移测量平均值*度： |
± 1%FS |
| ⑥油缸行程： |
0－250mm |
| ⑦上、下压板距离： |
0－6000mm |
| ⑧上、下压板尺寸： |
1000×1000mm |
| ⑨四柱净距（左右/前后）： |
1600mm/980mm |
| ⑩位移测量范围： |
＞250mm | 2、2000kN横向卧式剪力试验装置:
| ①*大试验力： |
2000KN |
| ②试验力范围： |
（4%－100%）80 kN——2000kN |
| ③试验力*度： |
±1%FS |
| ④活塞行程： |
0－200mm |
| ⑤拉伸速度： |
0－50mm/min |
| ⑥位移测量范围： |
0－200mm |
| ⑦位移测量*度： |
±1%FS |
| ⑧剪切拉板尺寸： |
1000×1000×120mm³ | 3、转角试验装置:
| ①*大转角力： |
1000KN |
| ②转角力*度： |
±1%FS |
| ③活塞行程： |
0－200mm |
| ④转角板尺寸： |
2000×800×120mm³ |
